#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

PRÁCTICAS ASOLEO

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: PRÁCTICAS ASOLEO




#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

PRÁCTICAS SOMBRAS

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: PRÁCTICAS SOMBRAS







#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

PRÁCTICAS INTERSECCIÓN DE SUPERFICIES

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: PRÁCTICAS INTERSECCIÓN DE SUPERFICIES




#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

PRÁCTICAS CÓNICA

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: PRÁCTICAS CÓNICA






#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

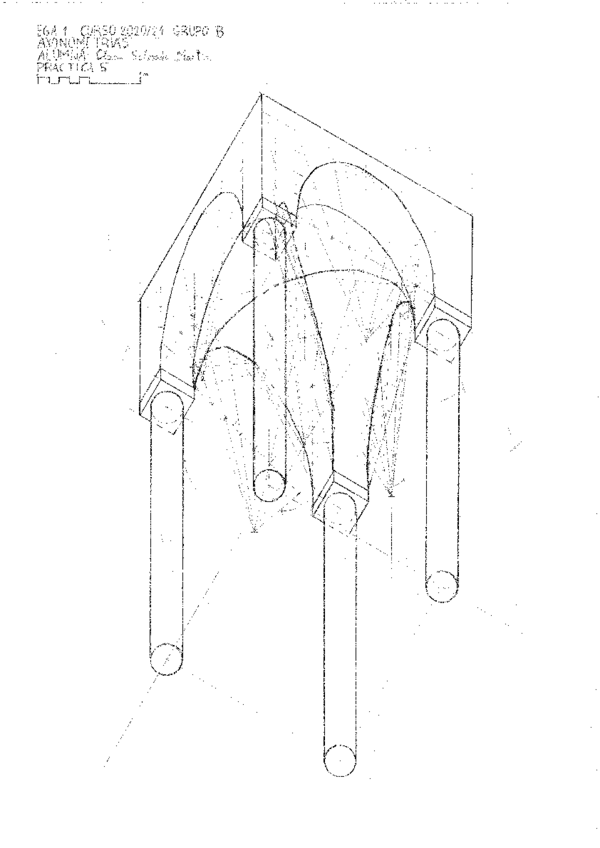

PRÁCTICAS AXONOMÉTRICO

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: PRÁCTICAS AXONOMÉTRICO






#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas


Monográfico de sombras en diédrico y en axonométrico del umemoto stairway nº17.

Imagen

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

MONOGRÁFICO 5

Monográfico de cónica, con una perspectiva frontal, y otra de vista de rana. Umemoto stairway nº17.



#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas


Perspectiva militar de la cúpula

Imagen

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas


Monográfico de cubiertas

Imagen

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

PRACTICAS CUBIERTAS Y TERRENOS

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: PRACTICAS CUBIERTAS Y TERRENOS







#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

MONOGRÁFICO 2

MONOGRÁFICO CÚPULA GEODÉSICA



#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

MONOGRÁFICO 1

Umemoto strairway nº17






#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

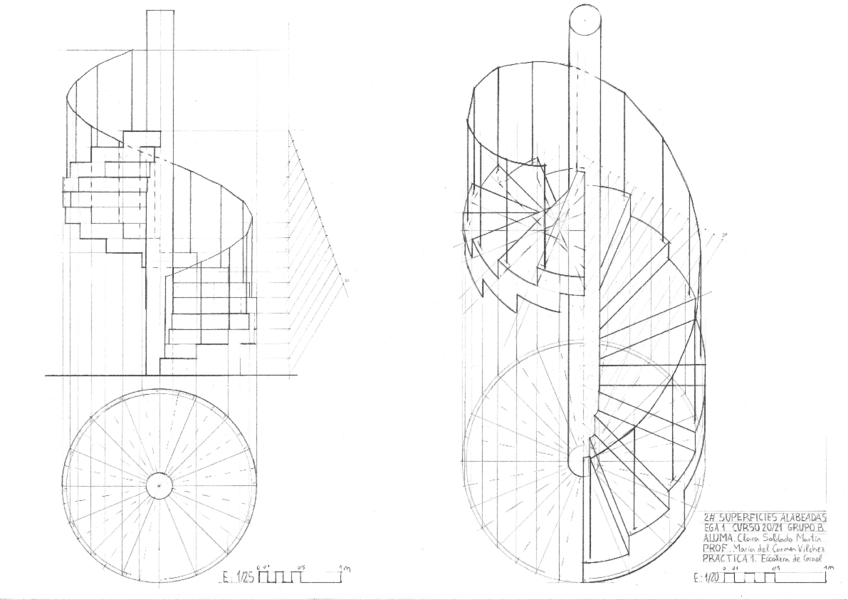

PRÁCTICAS DIÉDRICO

SUPERFICIES ALABEADAS




#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

apuntes

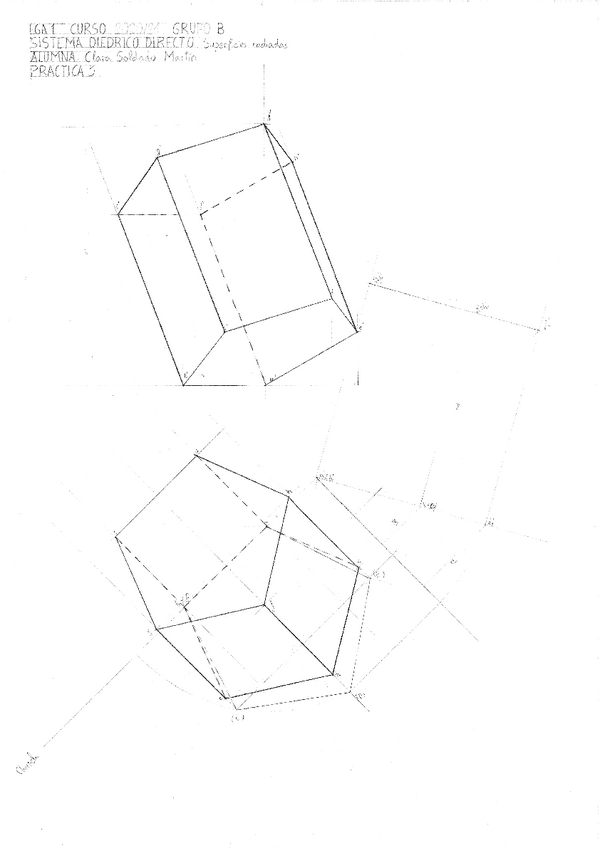

PRÁCTICAS DIÉDRICO

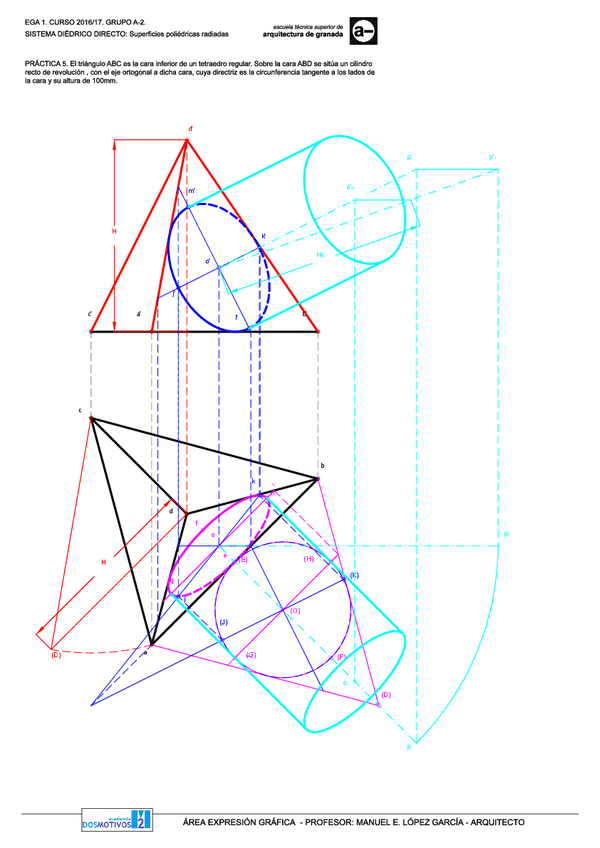

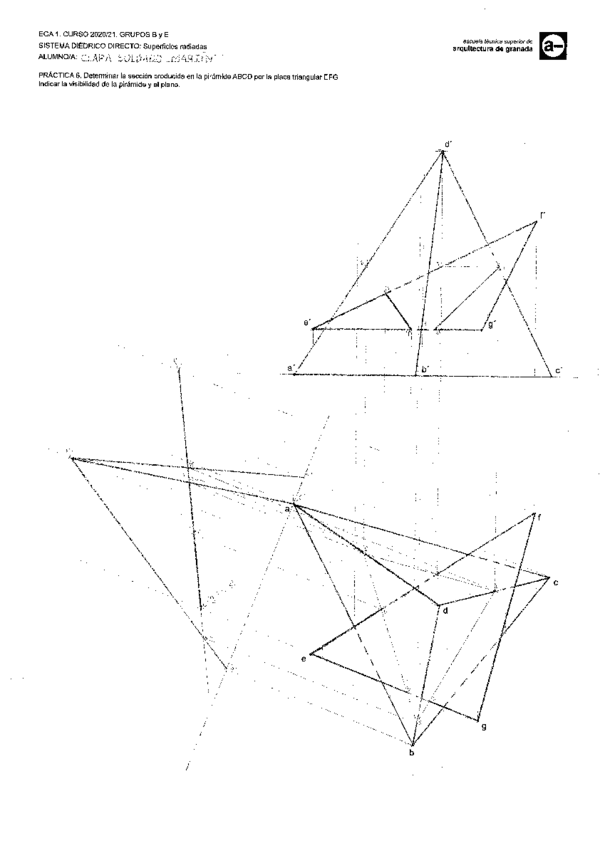

SUPERFICIES RADIADAS







#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

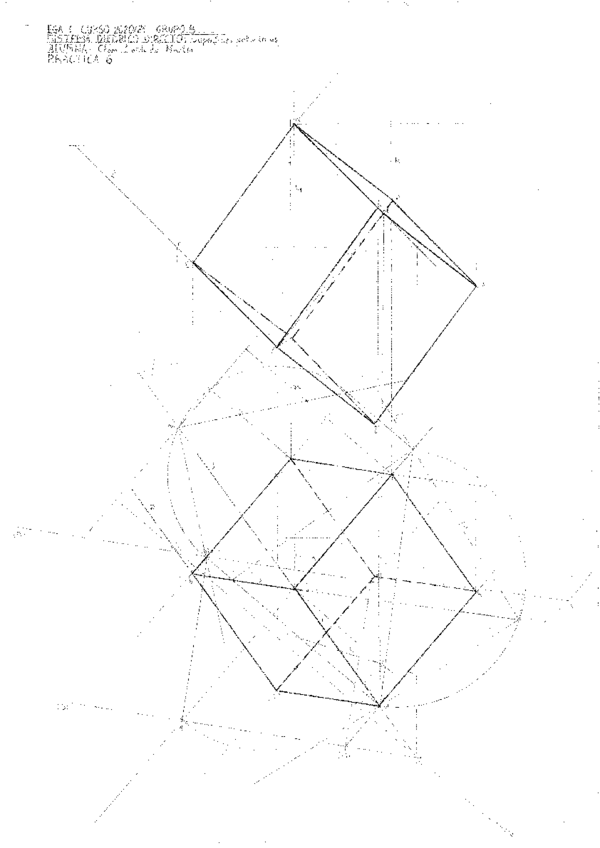

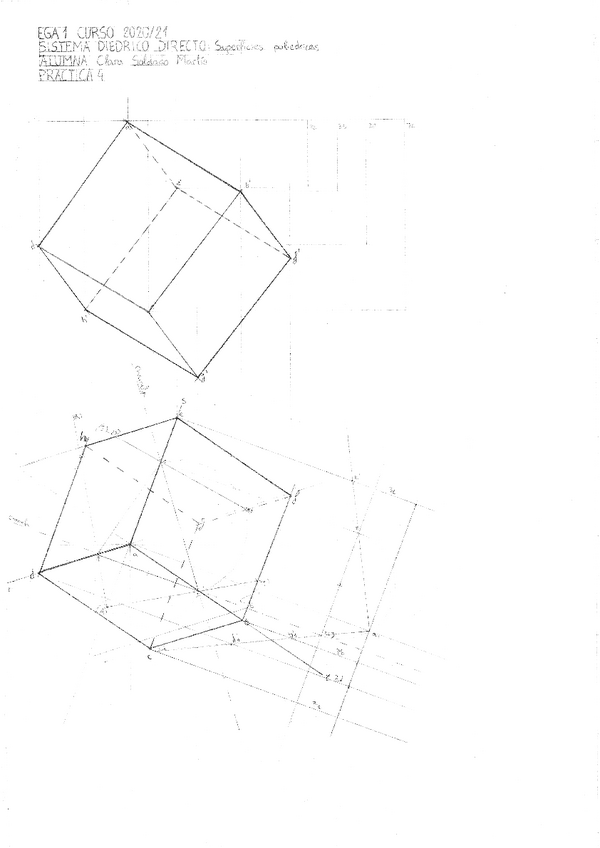

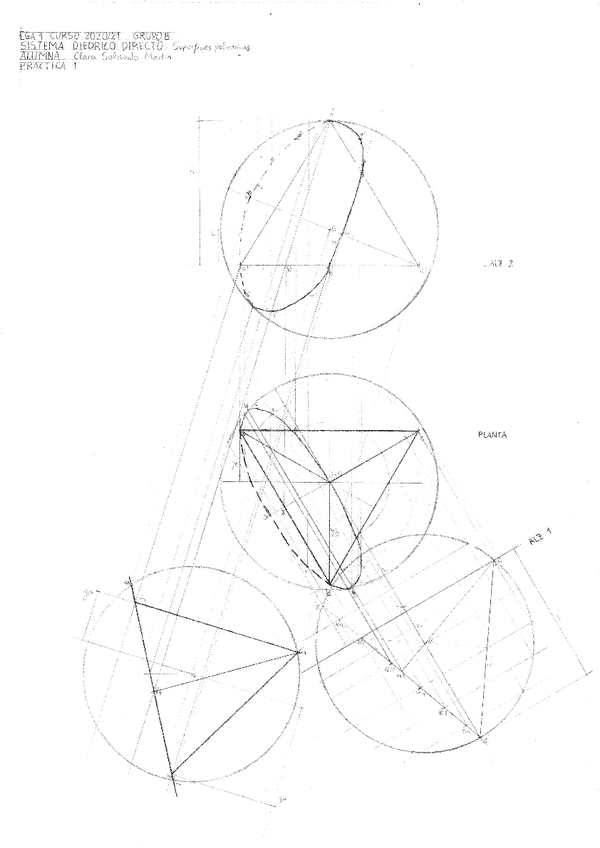

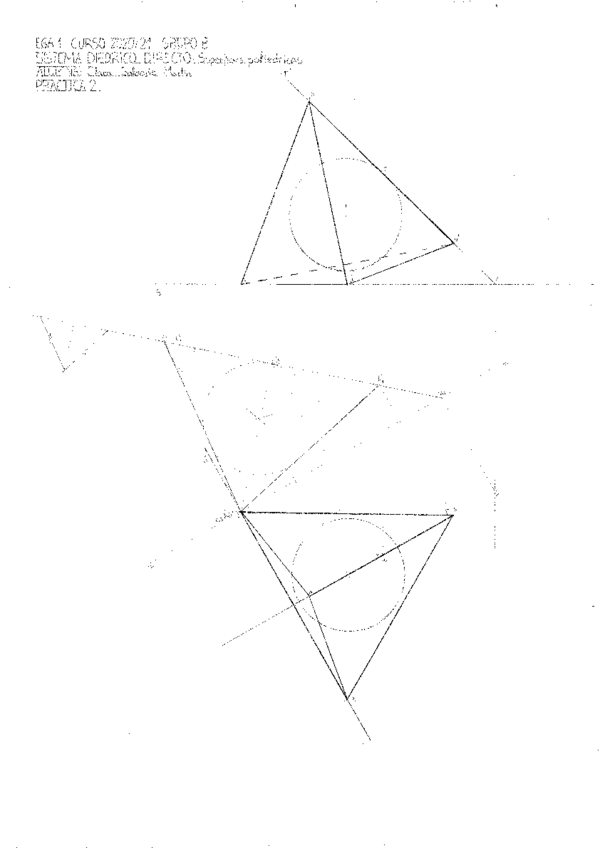

PRÁCTICAS DIÉDRICO

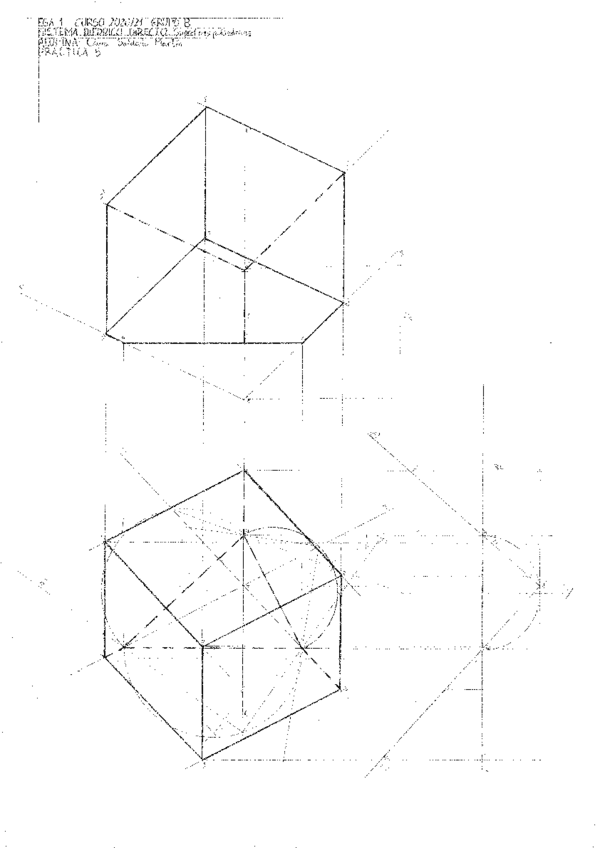

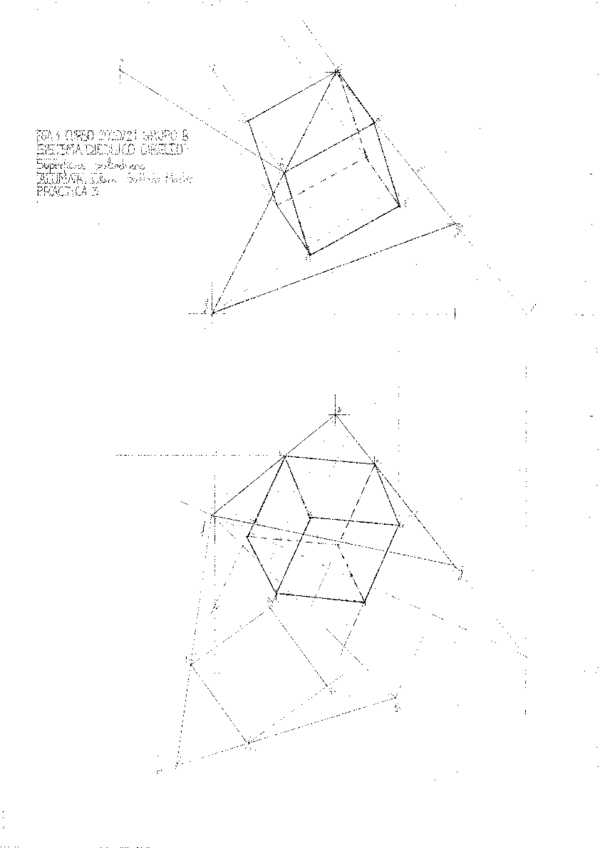

SUPERFICIES POLIÉDRICAS






#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

apuntes

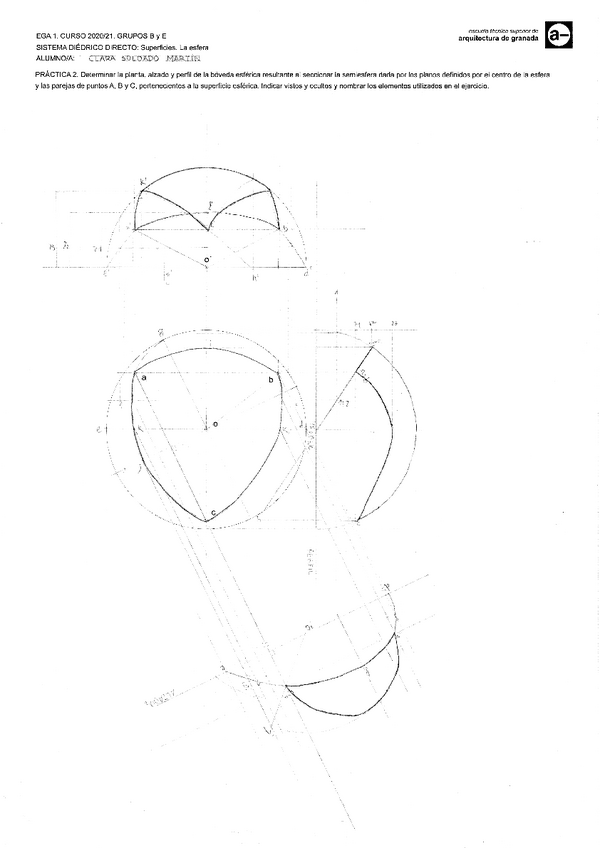

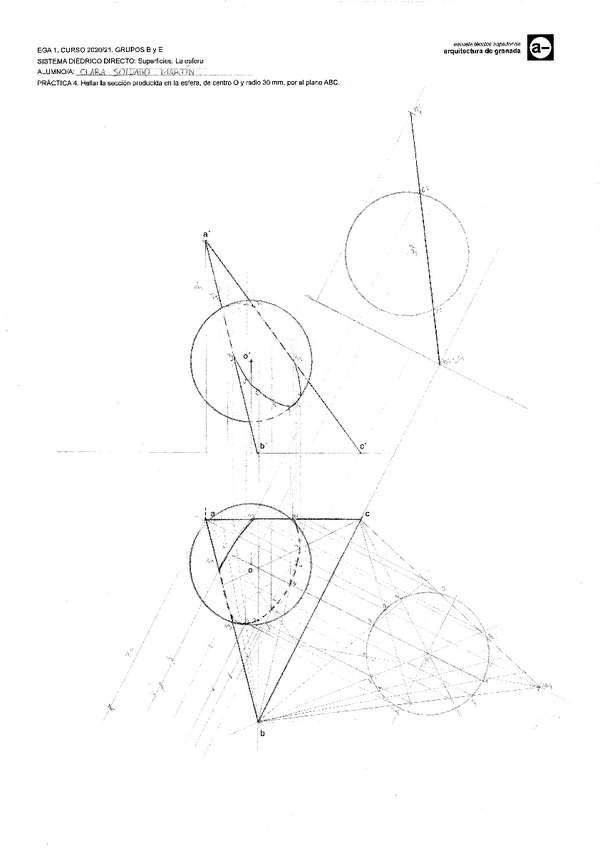

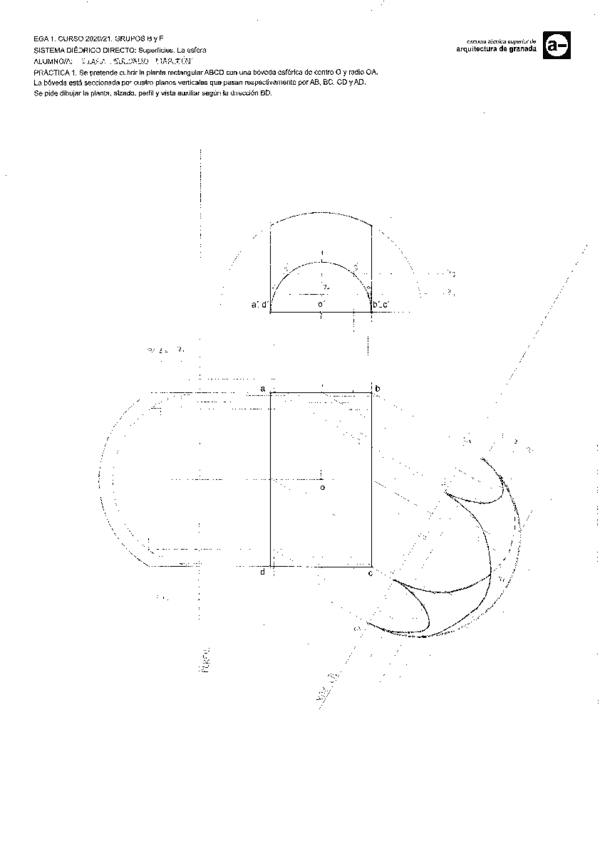

PRÁCTICAS DIÉDRICO

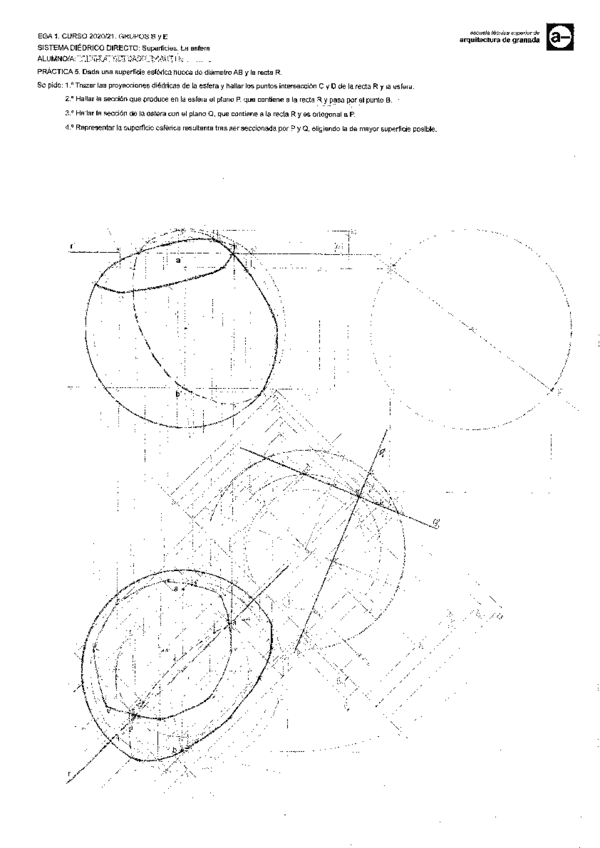

SUPERFICIES. LA ESFERA






@Anónimo

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

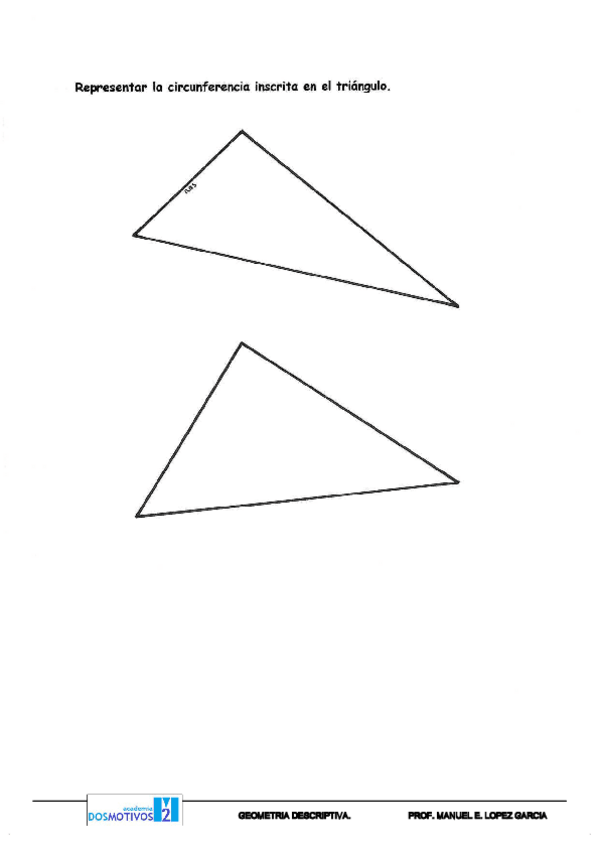

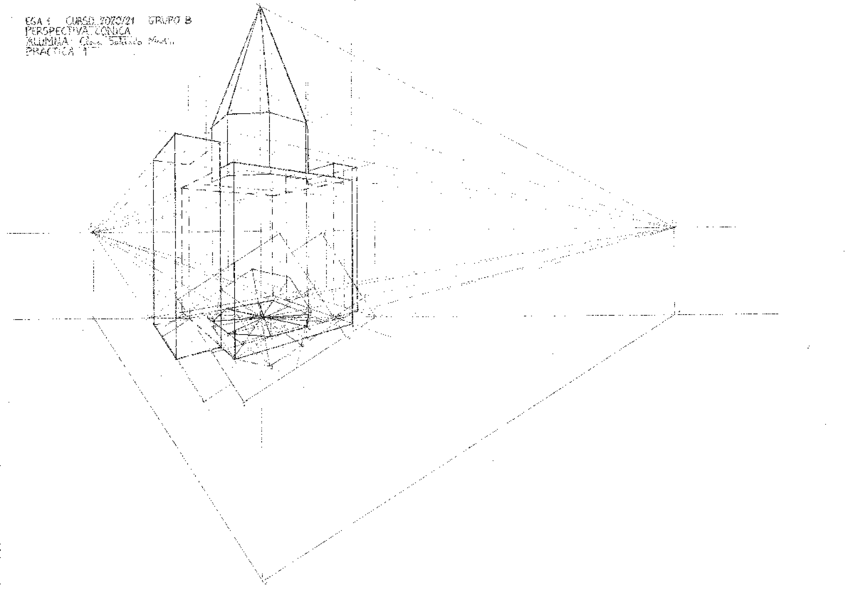

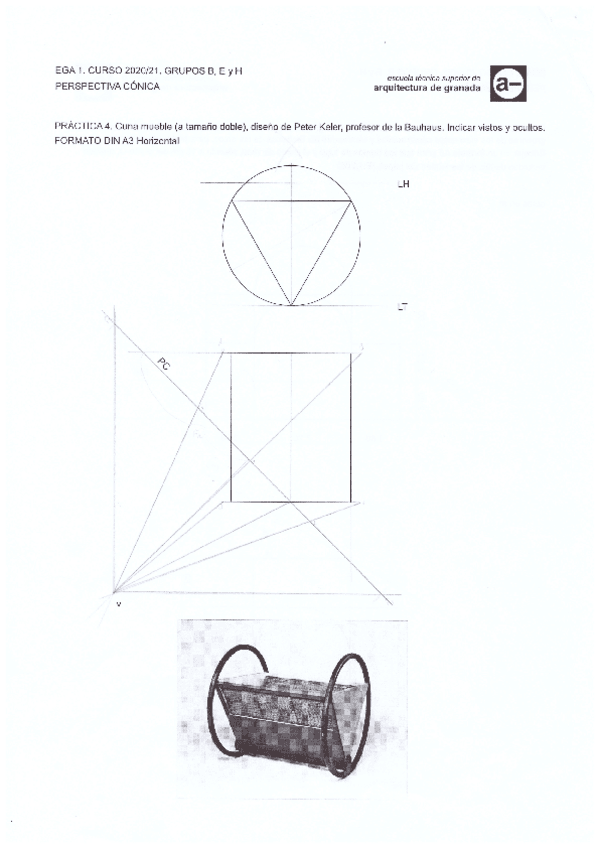

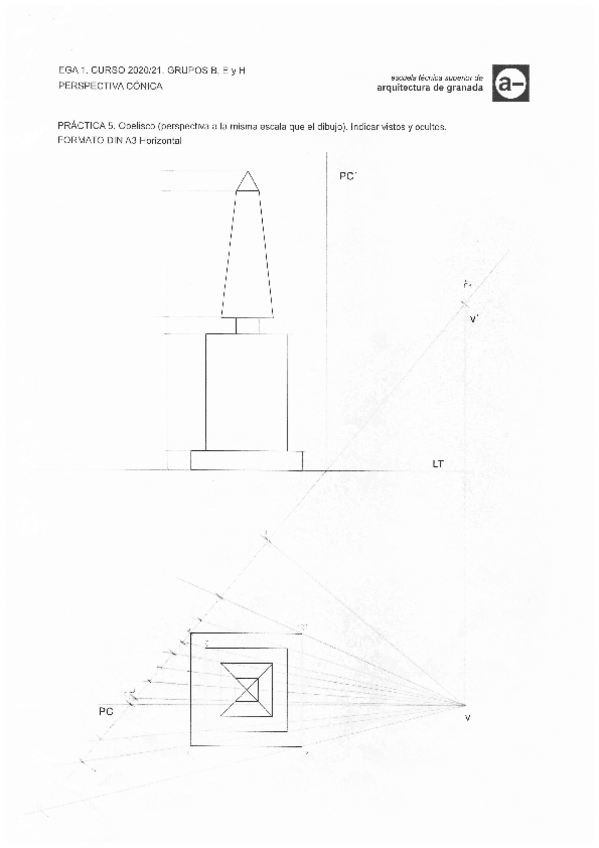

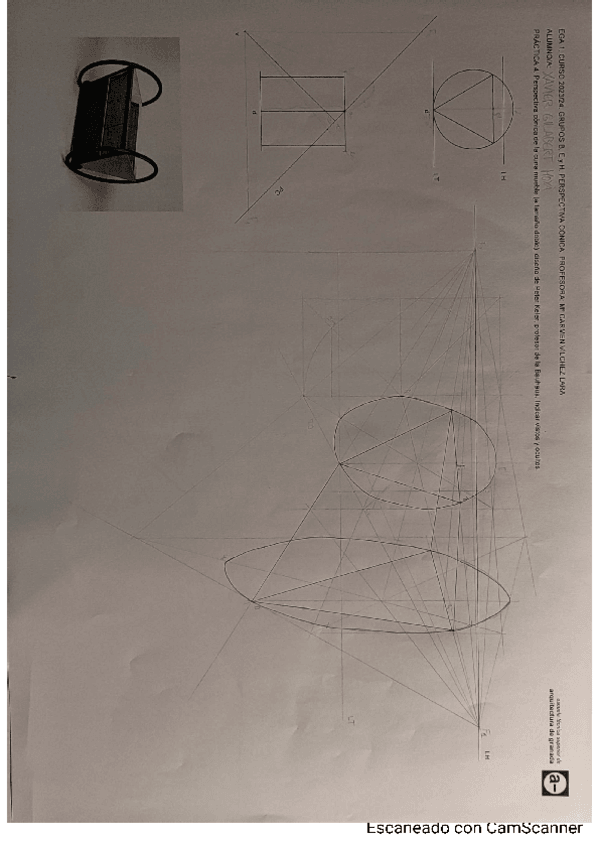

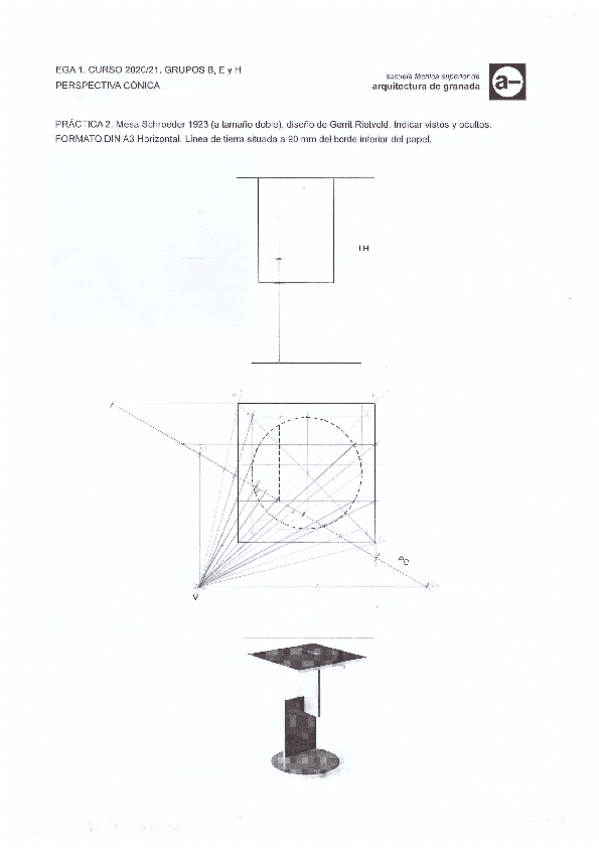

perspectiva-conica.pdf

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: perspectiva-conica.pdf

4 páginas

@Anónimo

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

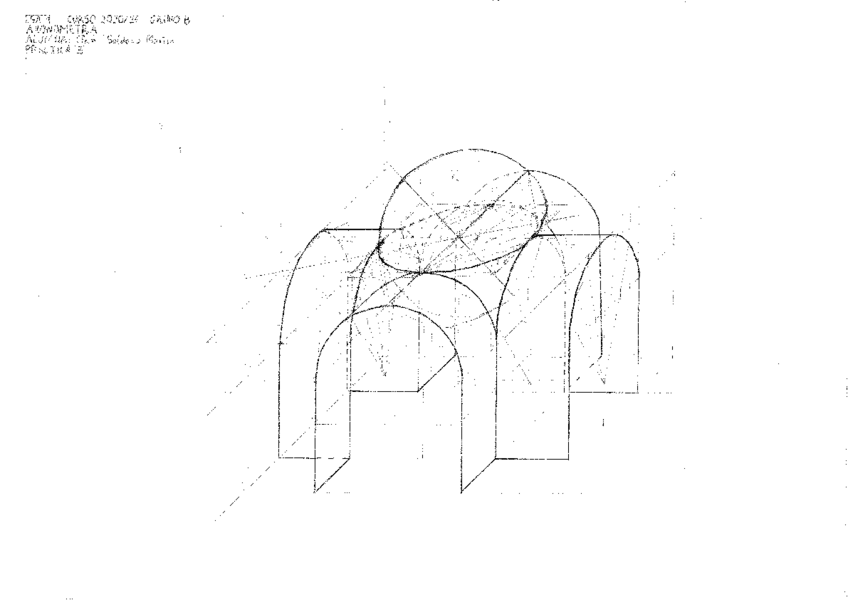

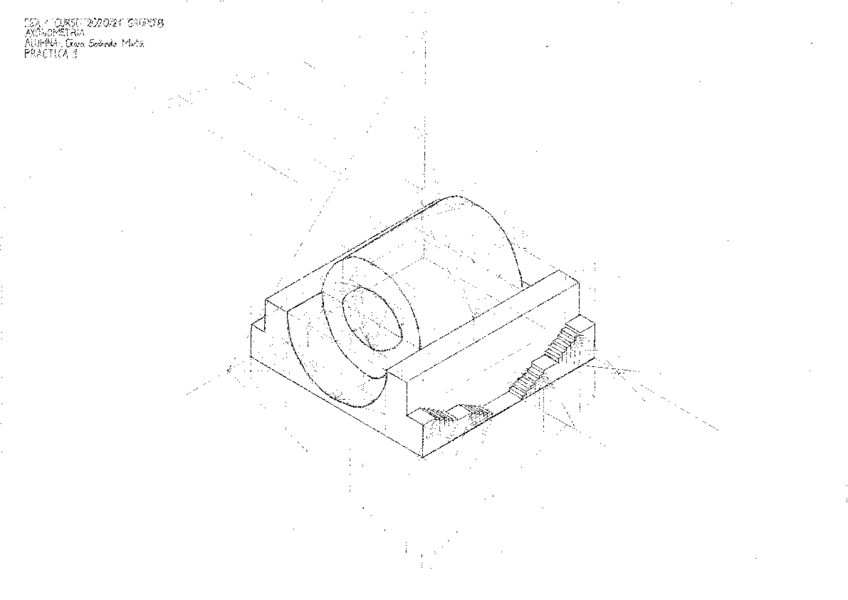

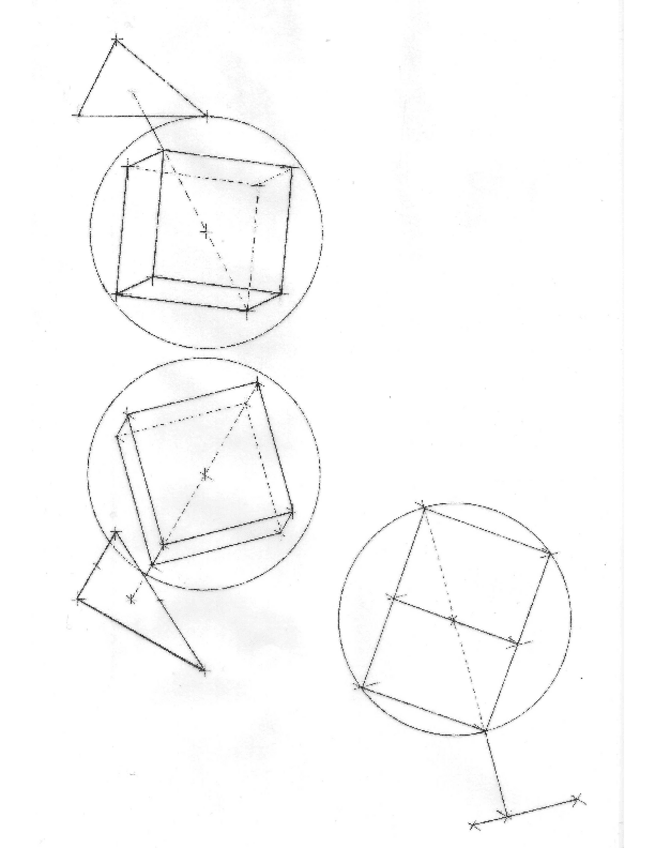

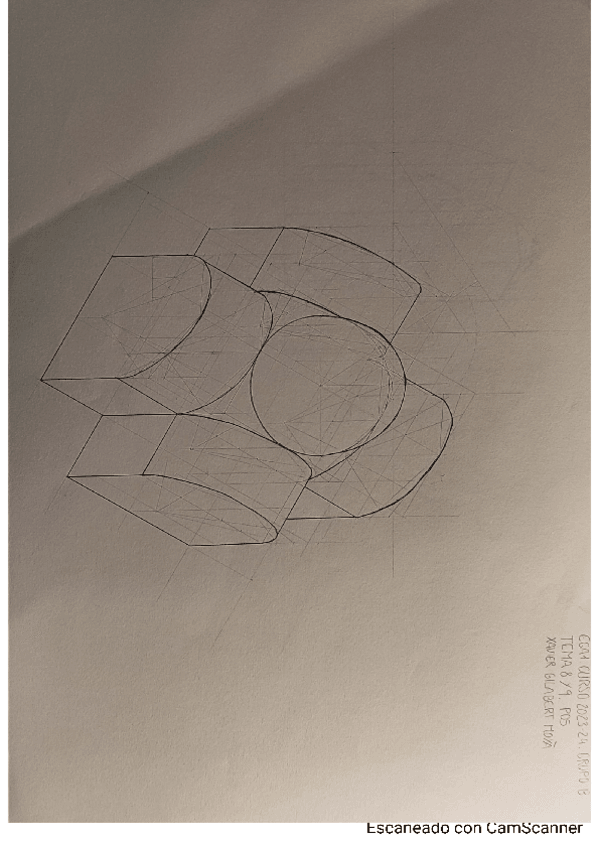

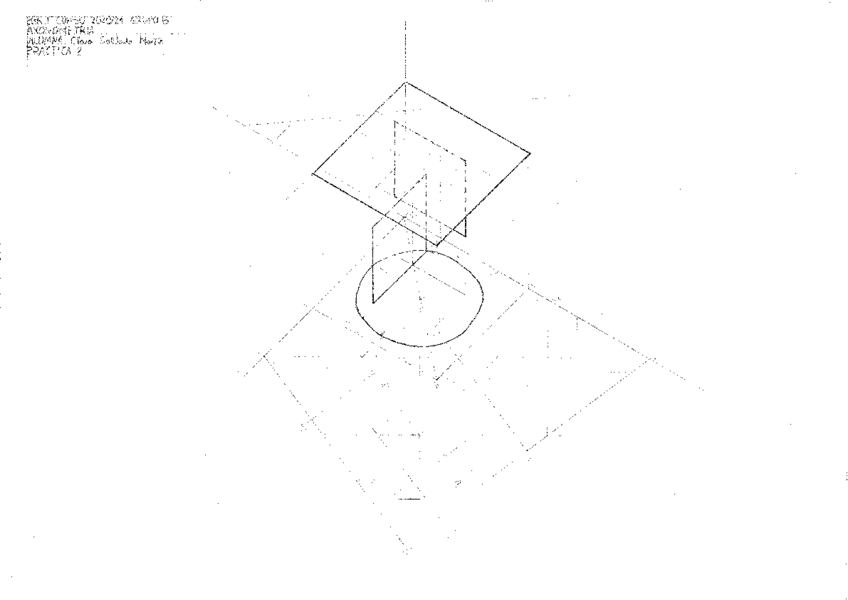

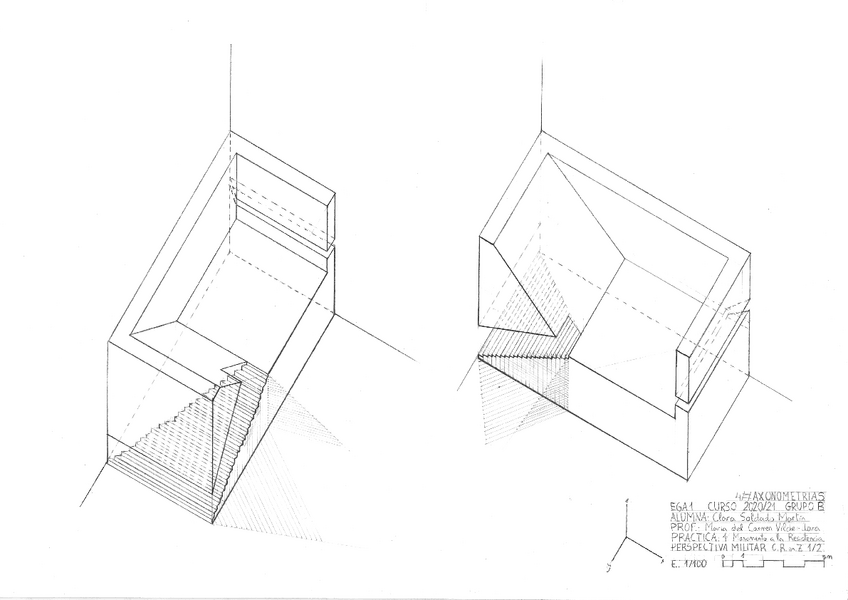

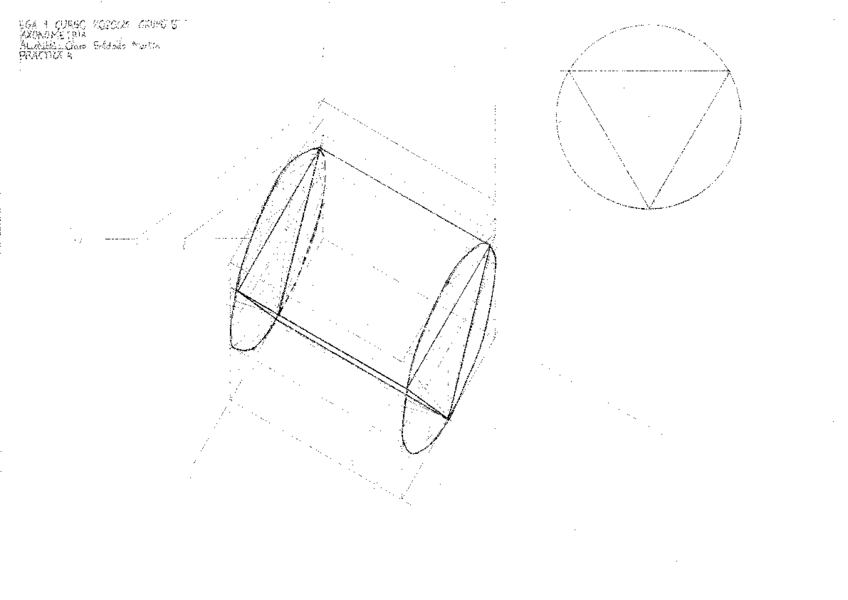

sistema-axonometrico.pdf

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: sistema-axonometrico.pdf

5 páginas

@Anónimo

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

asoleo.pdf

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: asoleo.pdf

4 páginas

@Anónimo

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

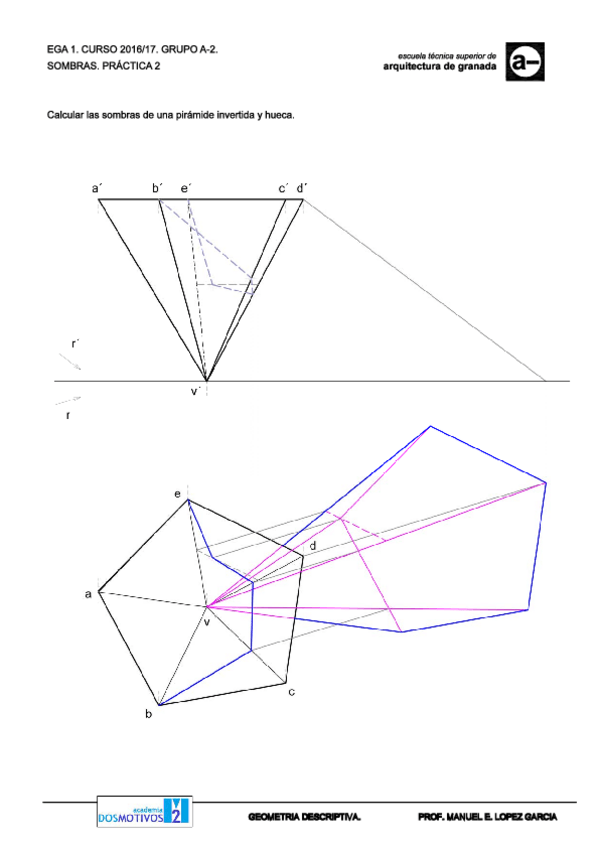

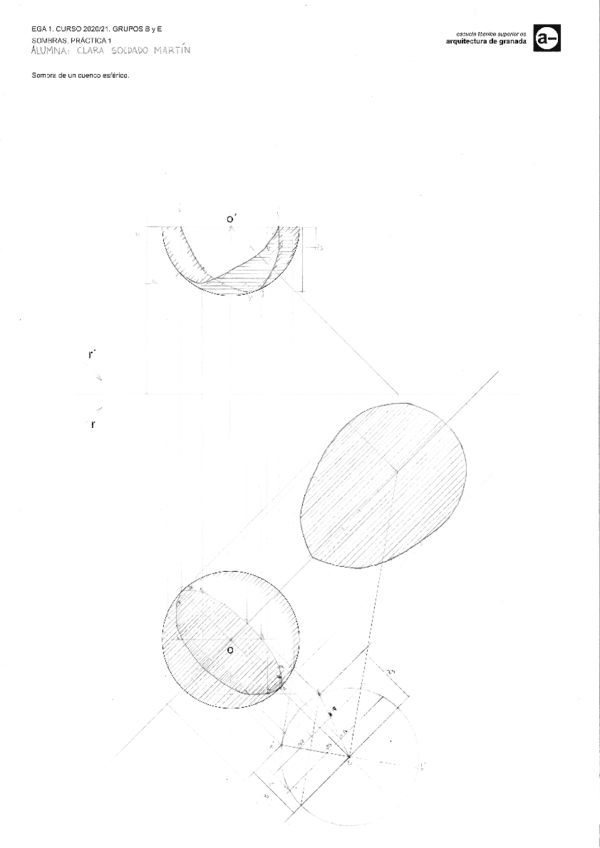

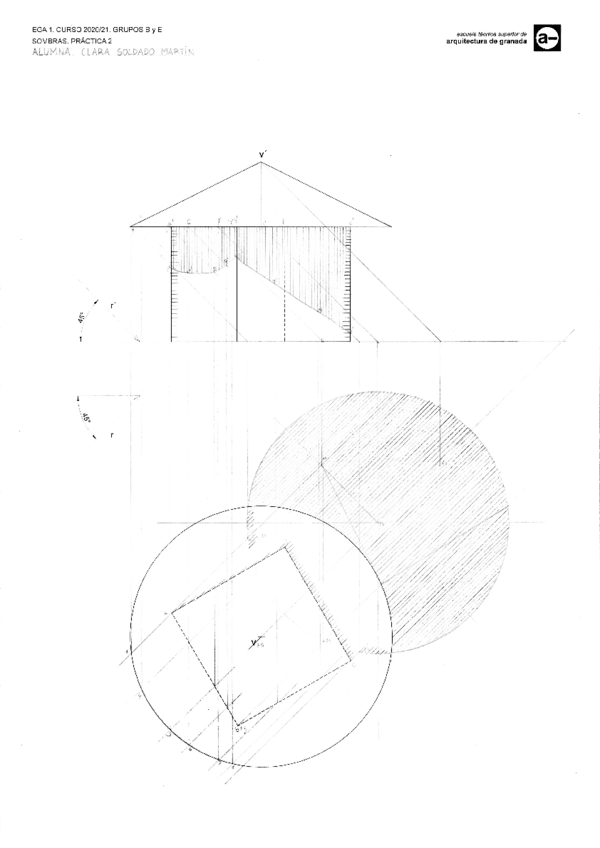

sombras.pdf

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: sombras.pdf

6 páginas

@Anónimo

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

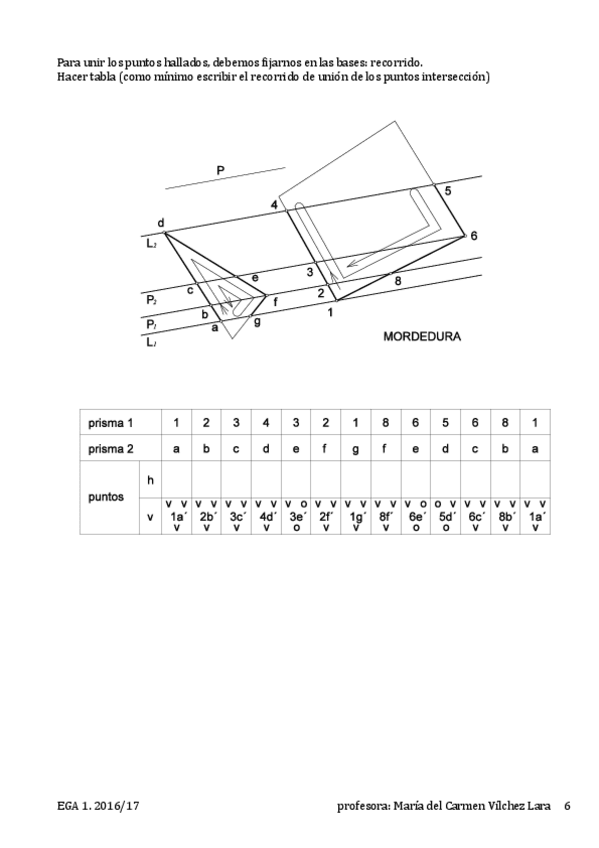

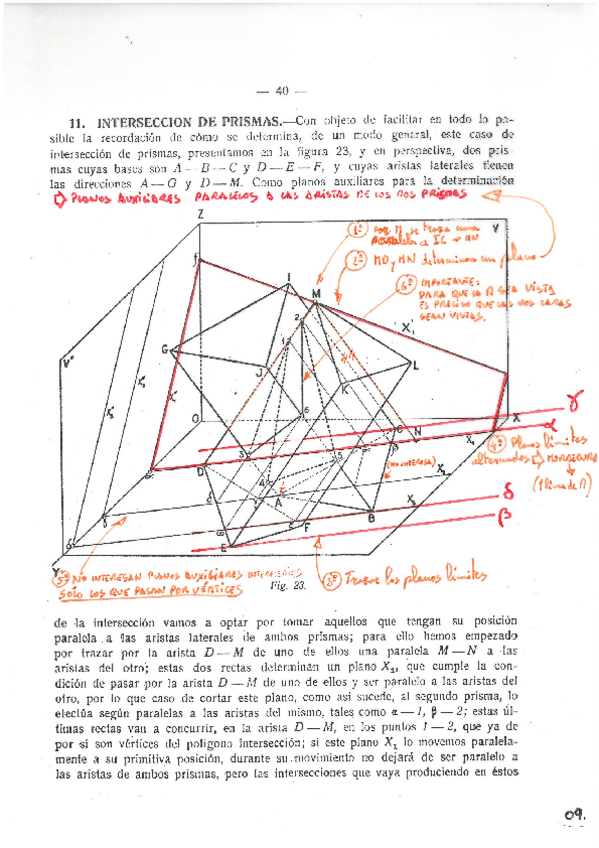

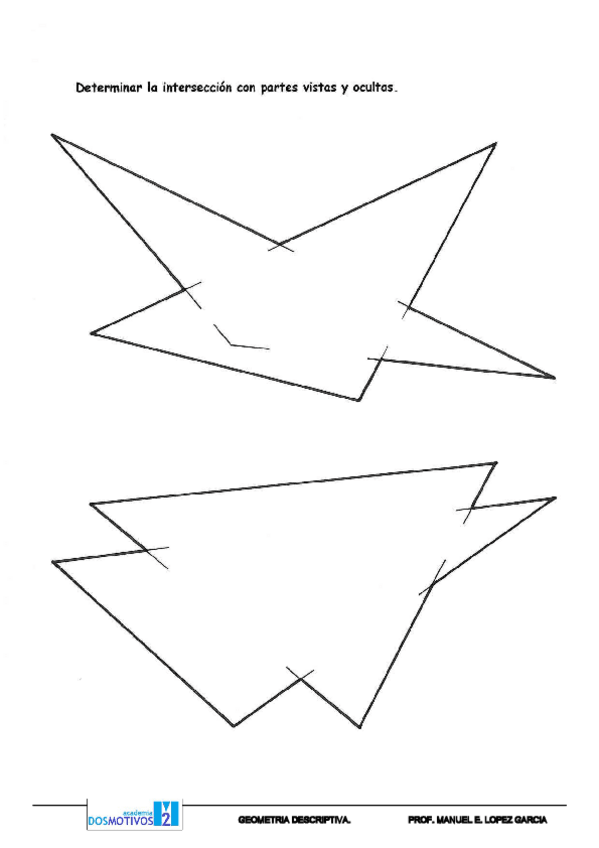

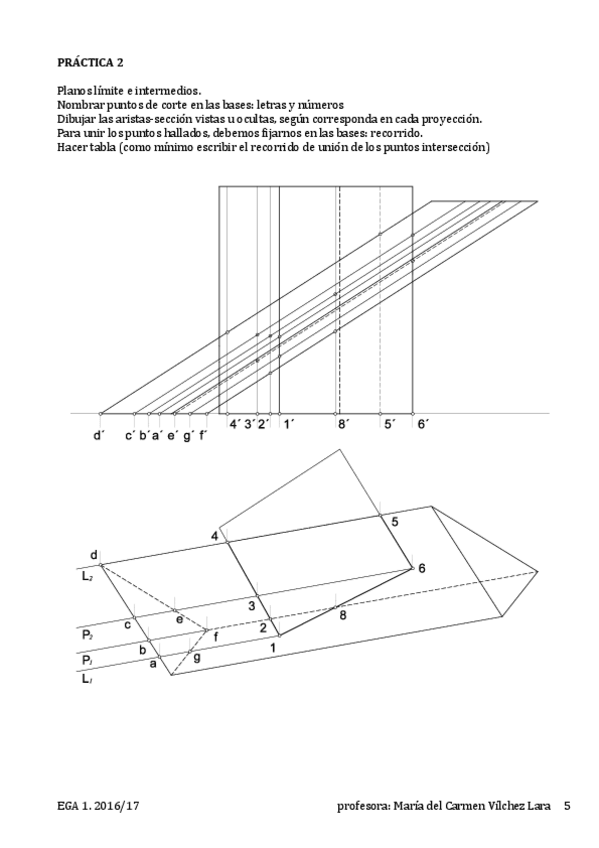

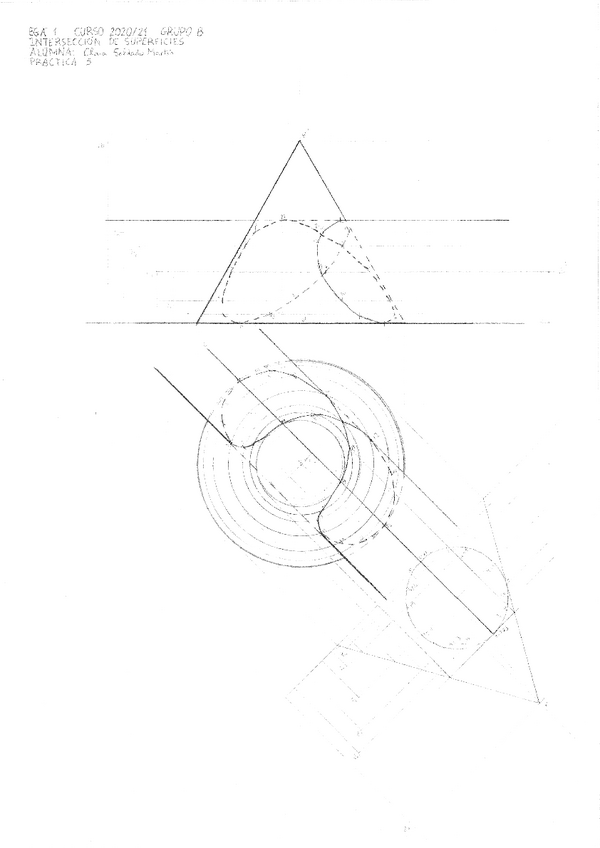

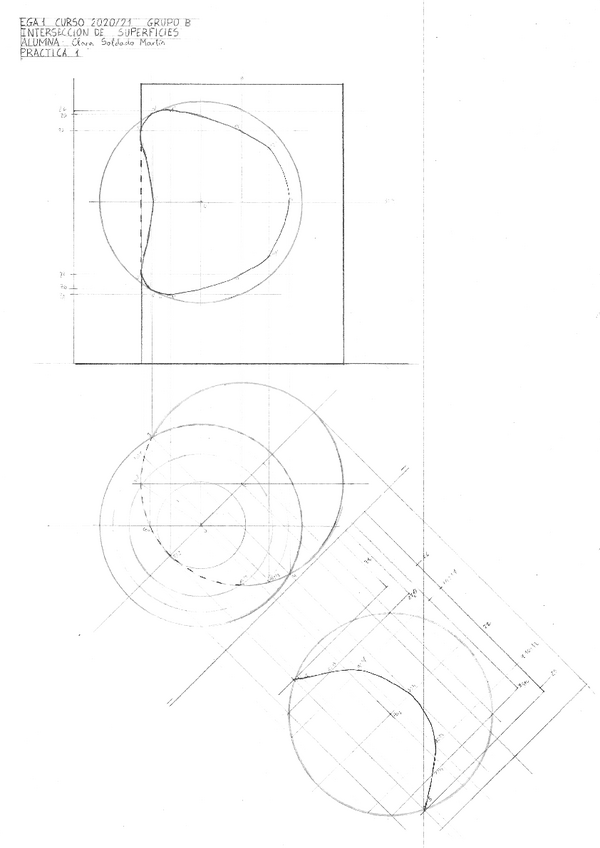

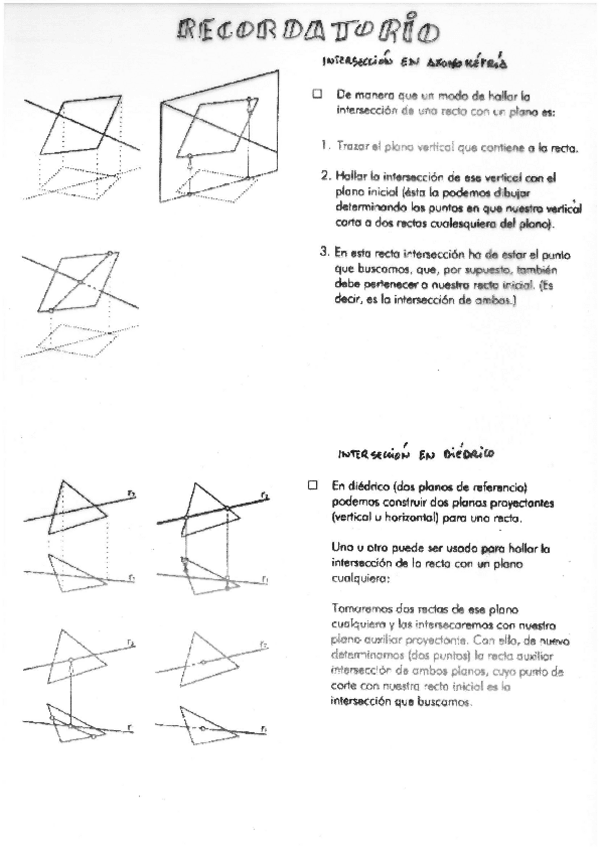

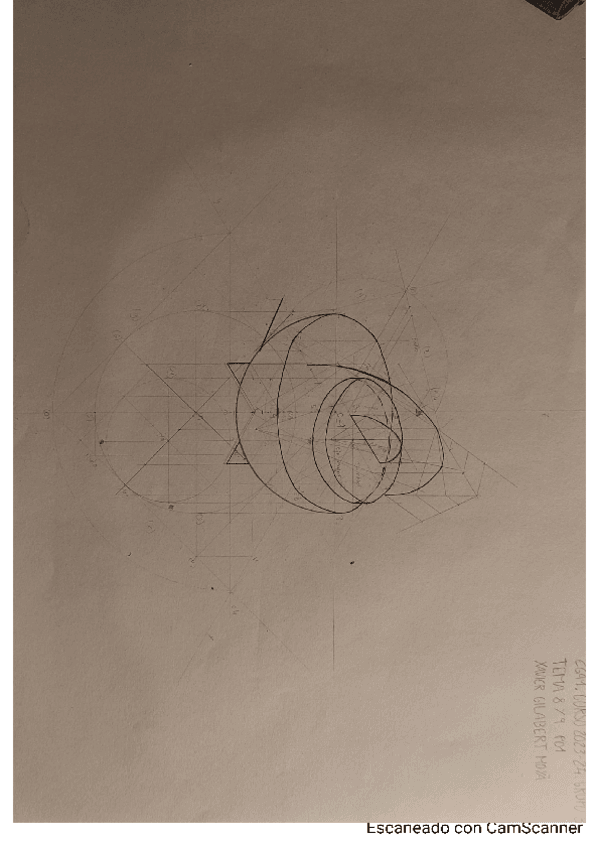

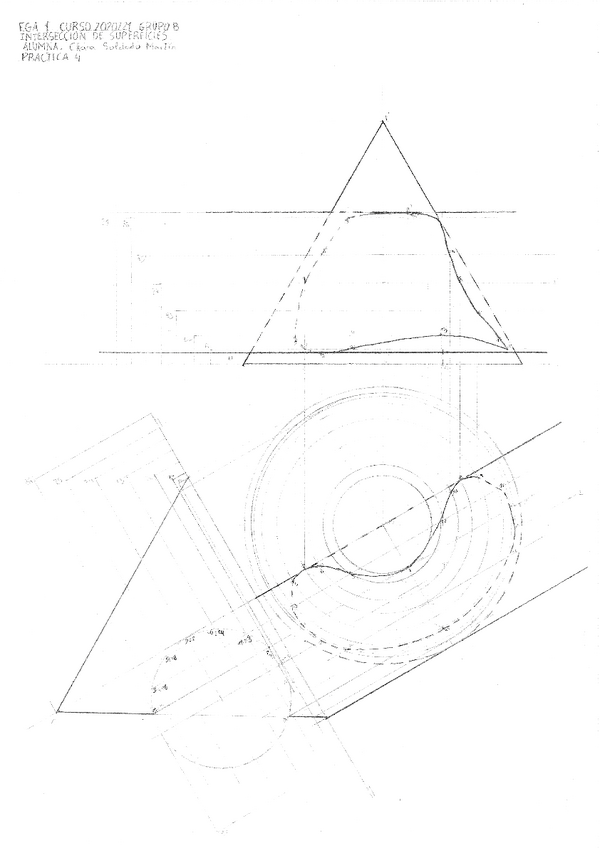

intersecciones.pdf

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: intersecciones.pdf

3 páginas

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

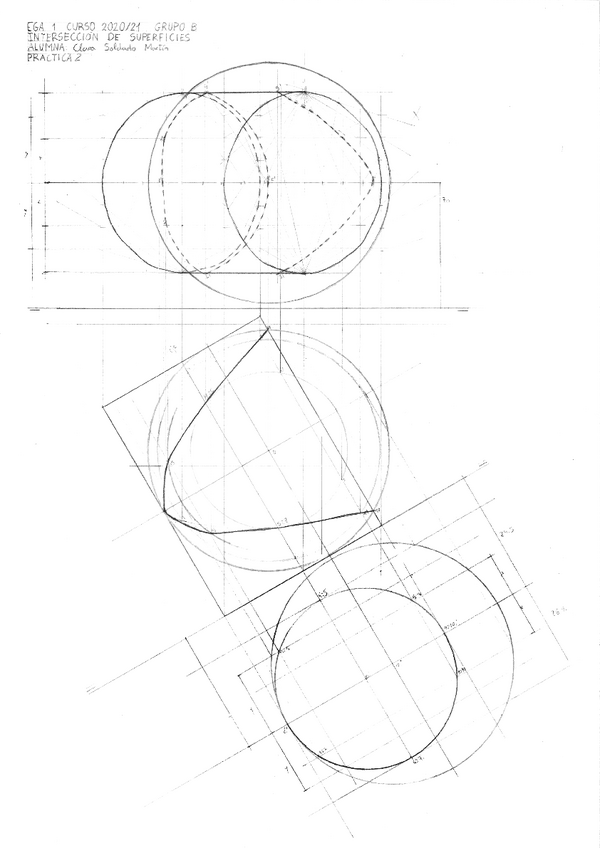

Practicas-tema-11-13.pdf

Todas las prácticas resueltas de intersecciones, sombras y asoleo

18 páginas

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

Practicas-Temas-8-10.pdf

Practicas de axonometría y cónica

10 páginas

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

trabajos

Monograficos-4-6.pdf

Monográficos de axonometría, cónica y sombras

7 páginas

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

Practicas-cubiertas-y-monografico-3.pdf

Todas las prácticas de cubiertas corregidas y al final la cubierta tambien corregida del monográfico

15 páginas

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

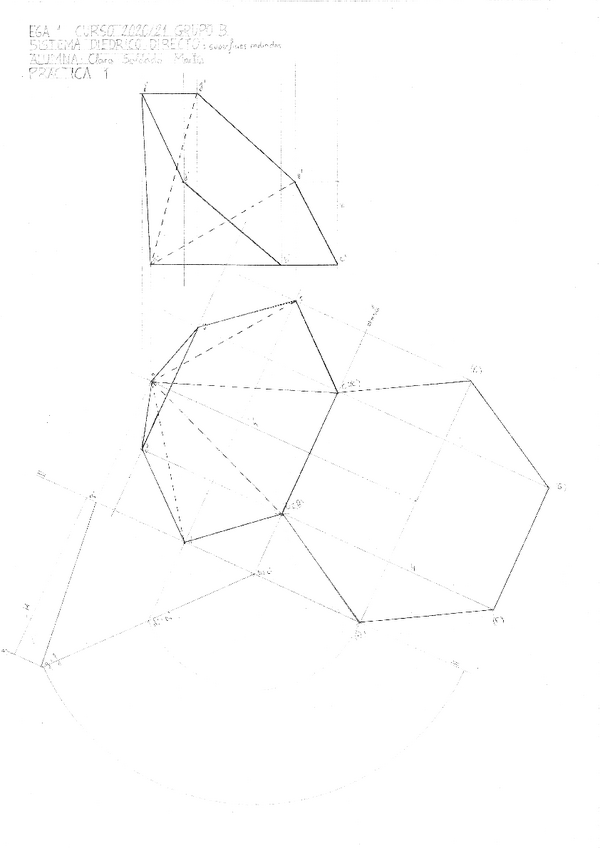

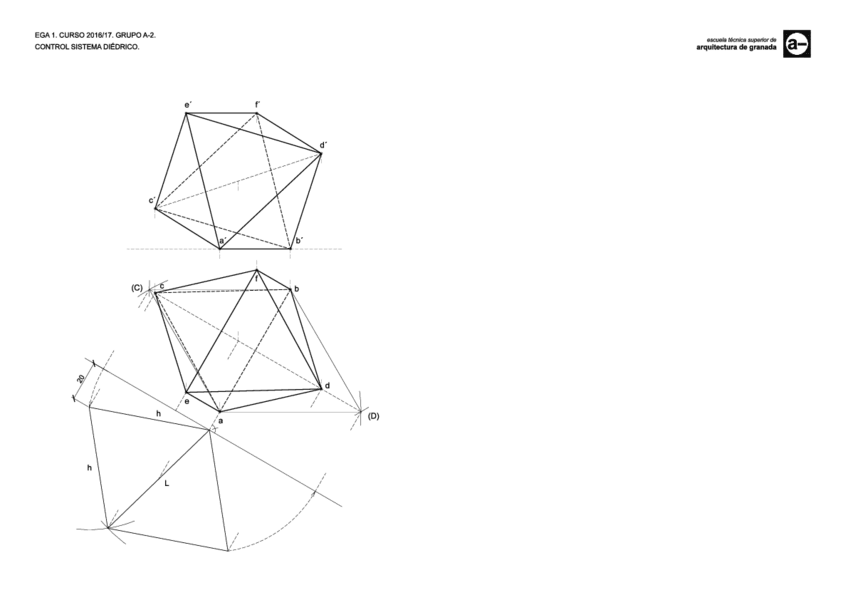

PRACTICAS-DIEDRICO.pdf

Todas las prácticas de diédrico ocrregidas

24 páginas

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

Monograficos-1-y-2.pdf

Umemoto y cúpula geodésica

11 páginas

@Anónimo

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas


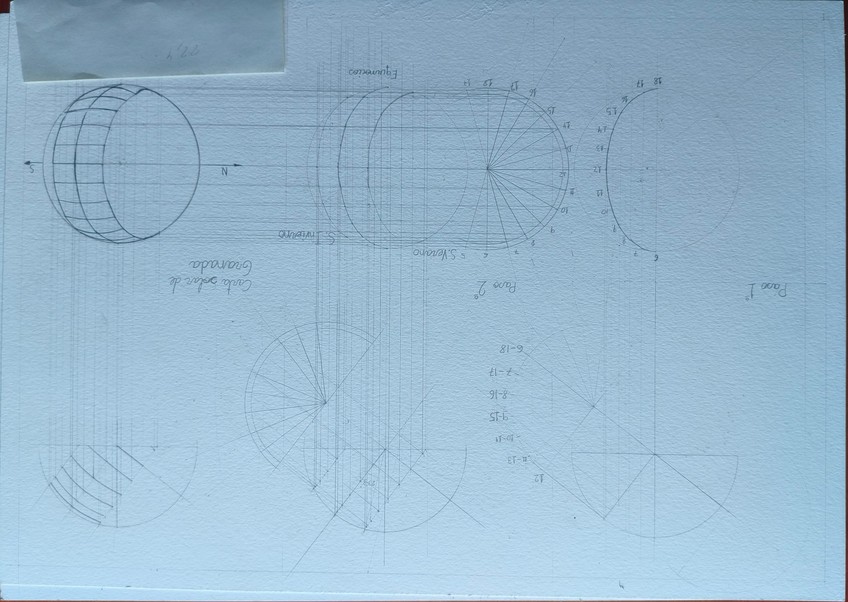

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: Carta-solaranalisis-praxologico.jpg

Imagen

@Anónimo

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

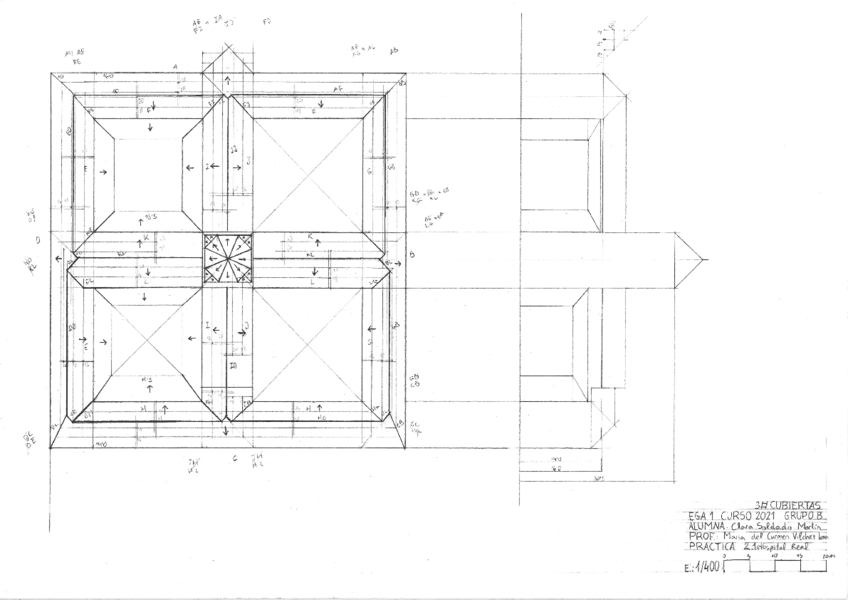

monografico-3-1.pdf

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: monografico-3-1.pdf

1 página

@Anónimo

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

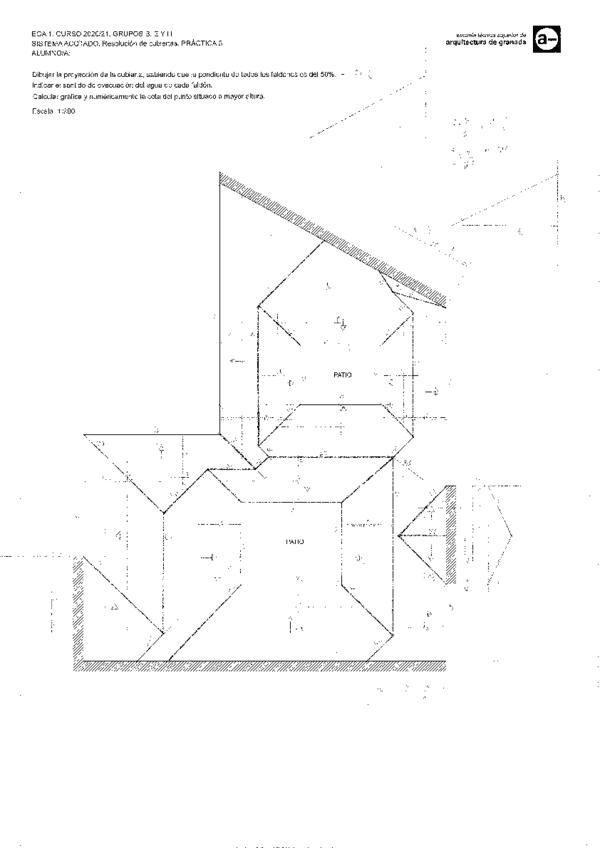

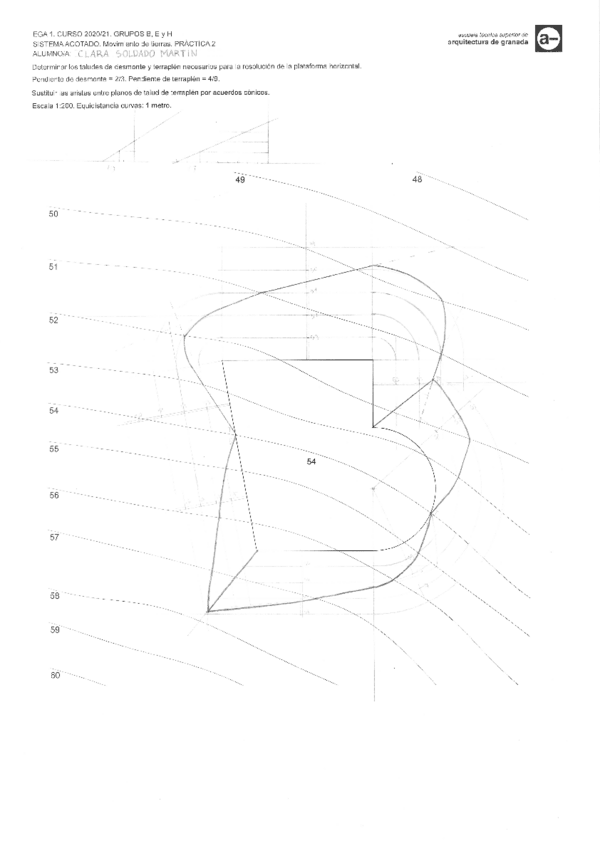

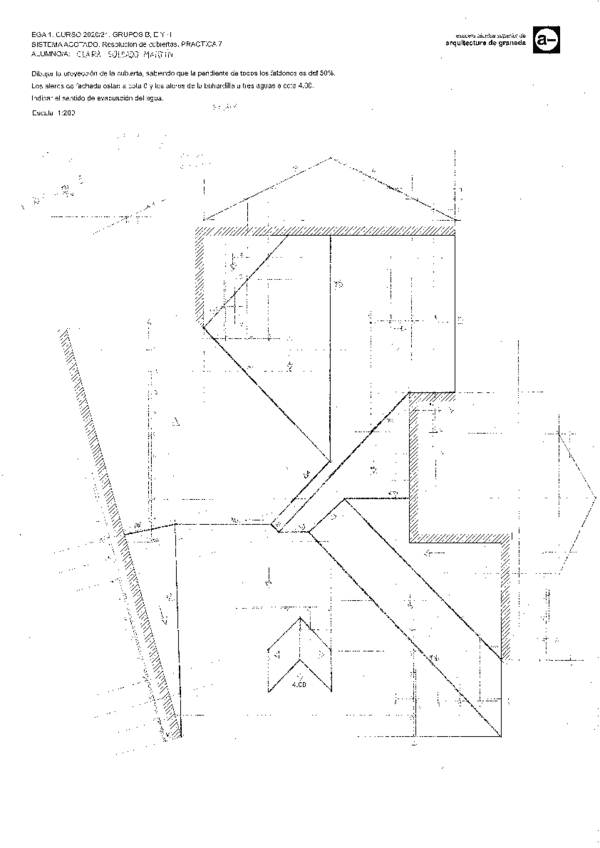

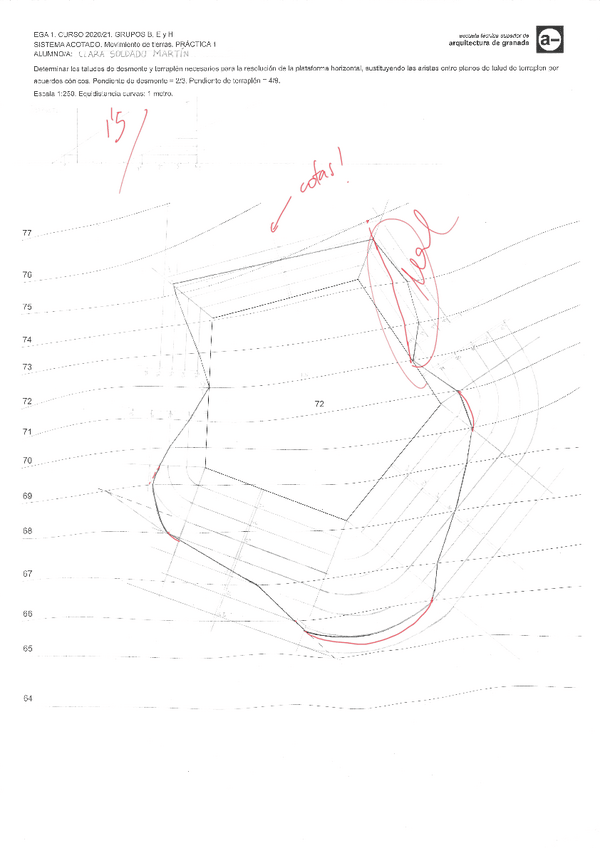

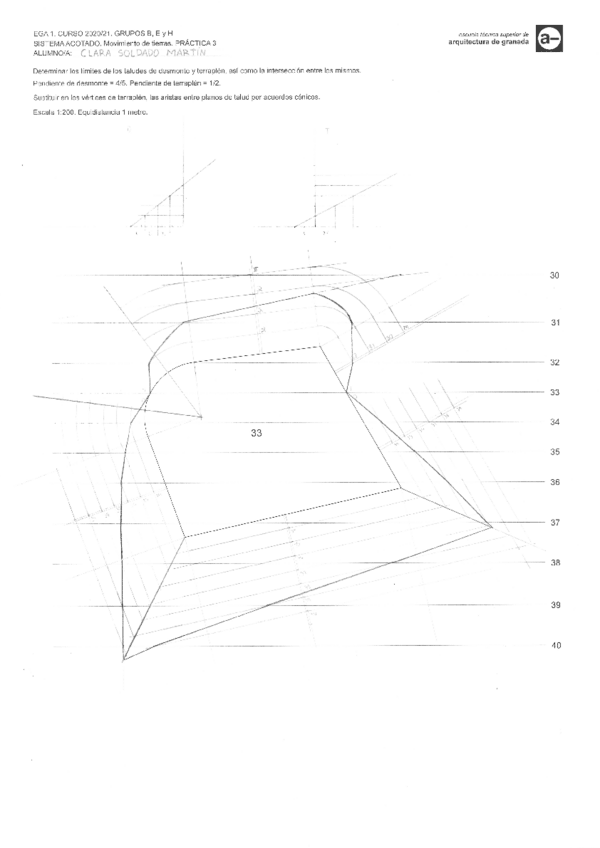

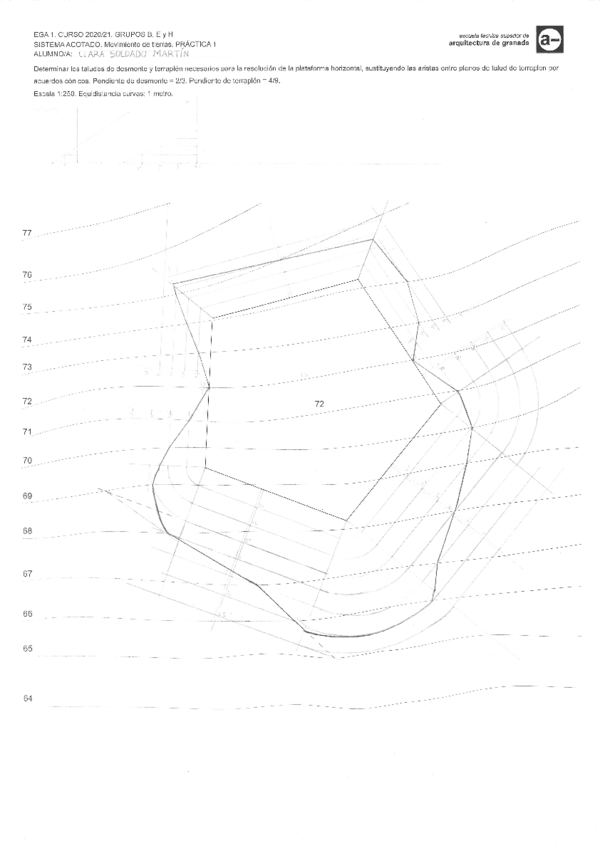

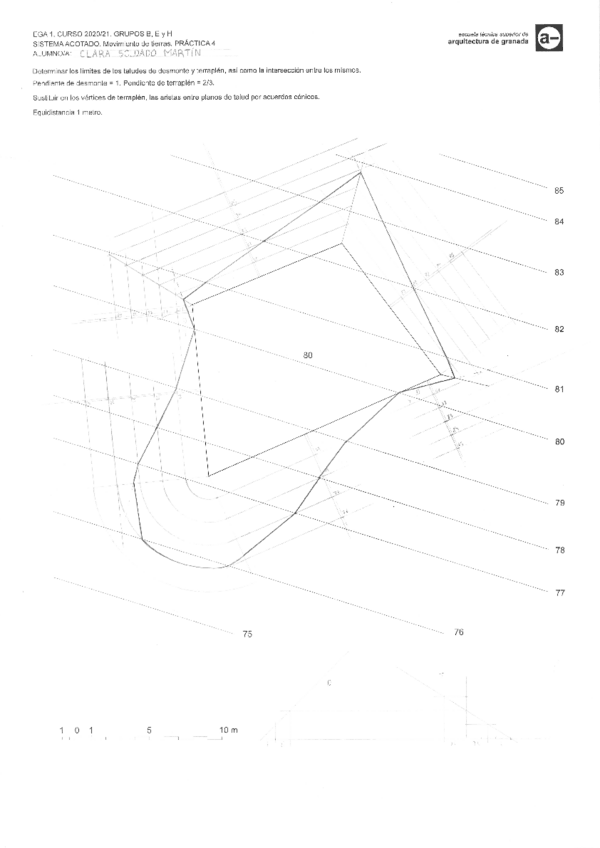

terrenos.pdf

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: terrenos.pdf

3 páginas

@Anónimo

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

ejercicios

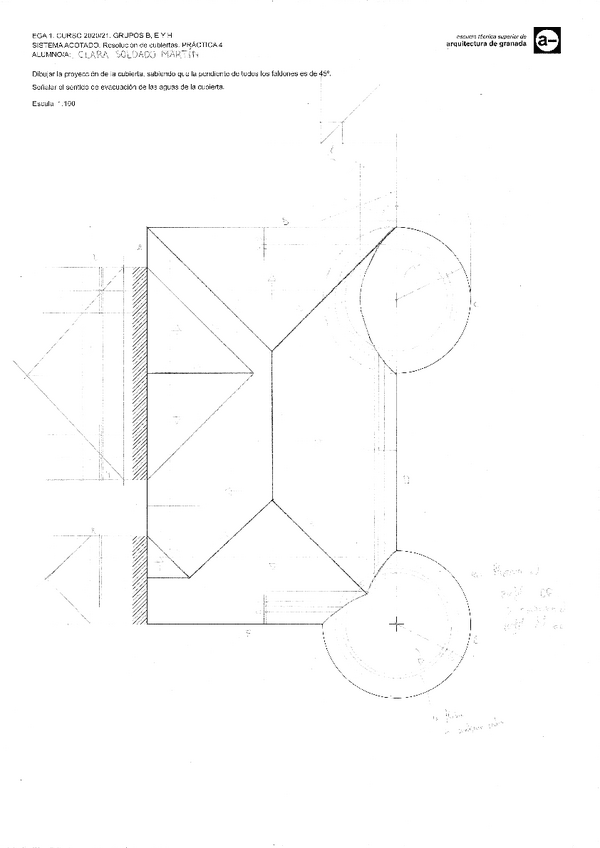

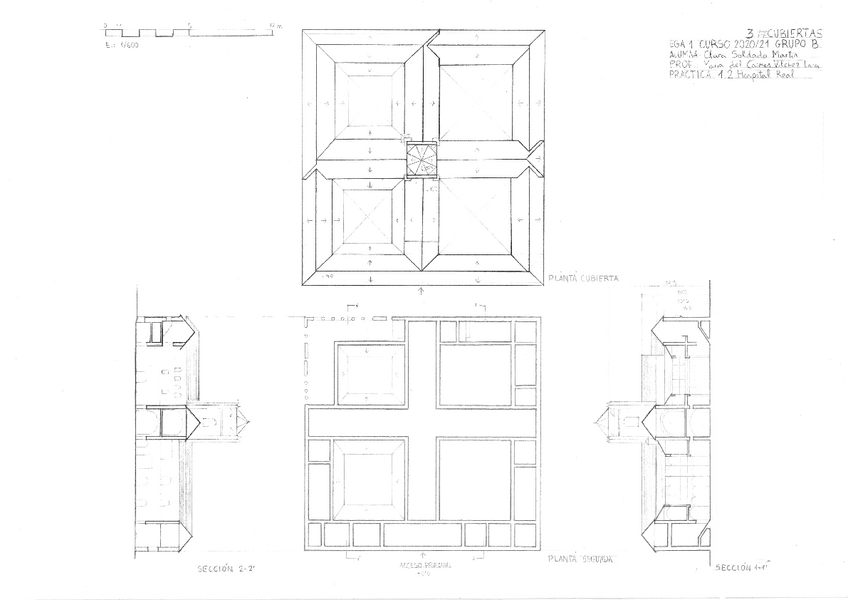

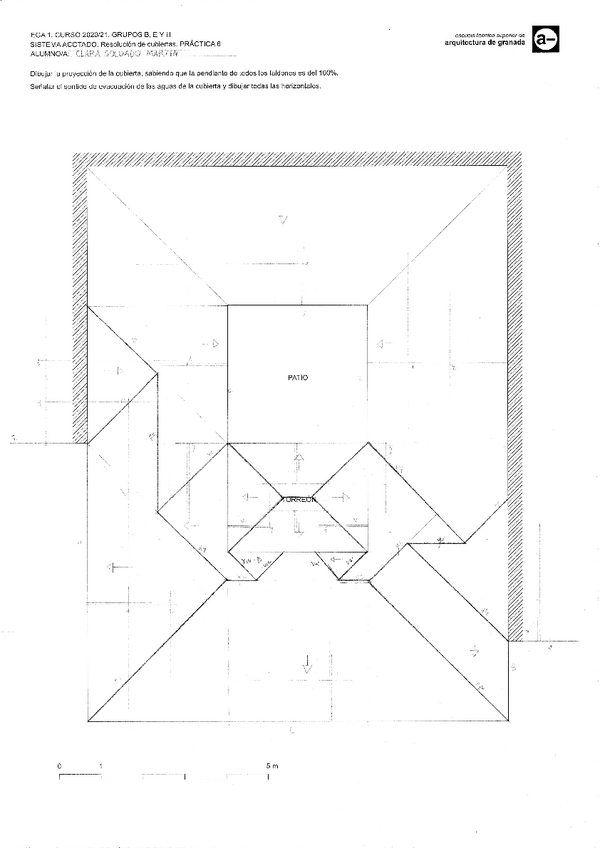

cubiertas.pdf

He publicado nuevos ejercicios de 1º Expresión Gráfica Arquitectónica 1: cubiertas.pdf

10 páginas

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

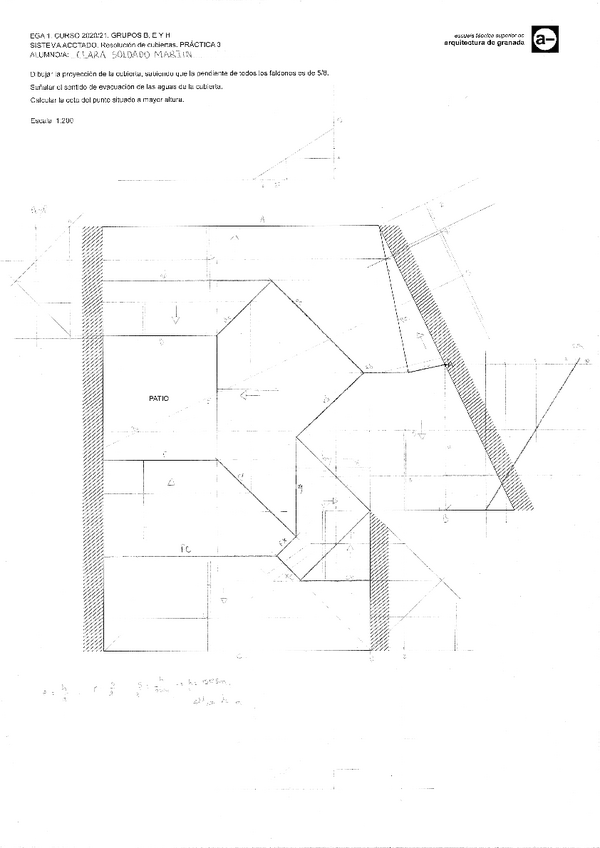

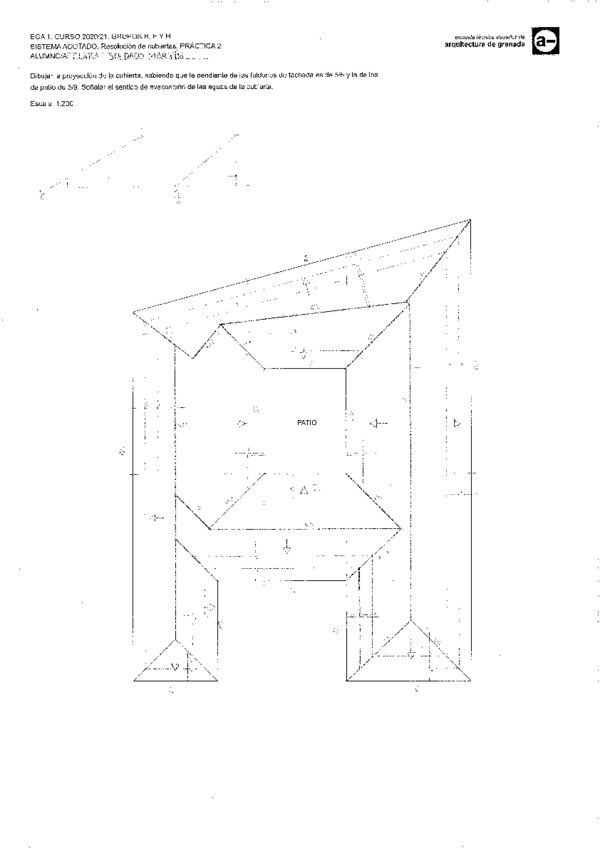

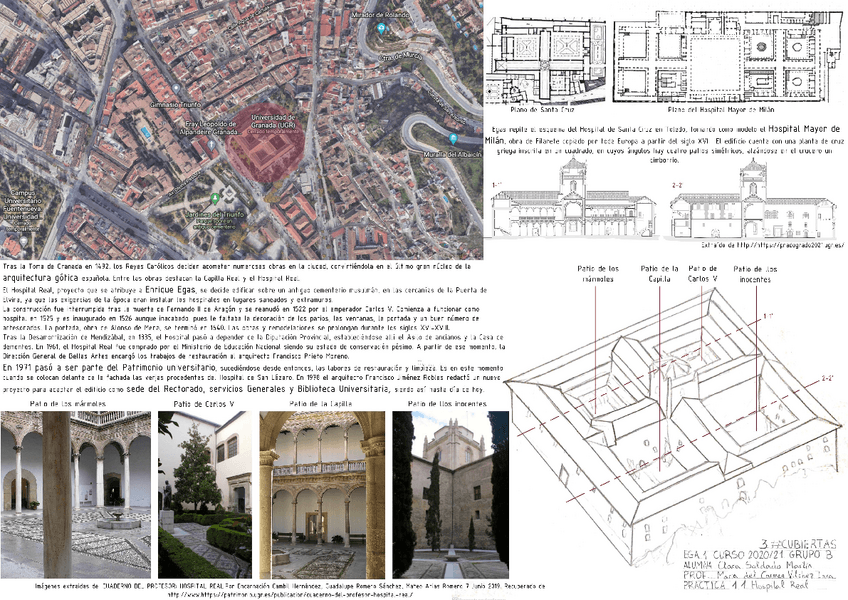

PRACTICAS-EGA-CUBIERGAS-Y-TERRENOS.pdf

Prácticas de sistema acotado resueltas

12 páginas

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

ejercicios

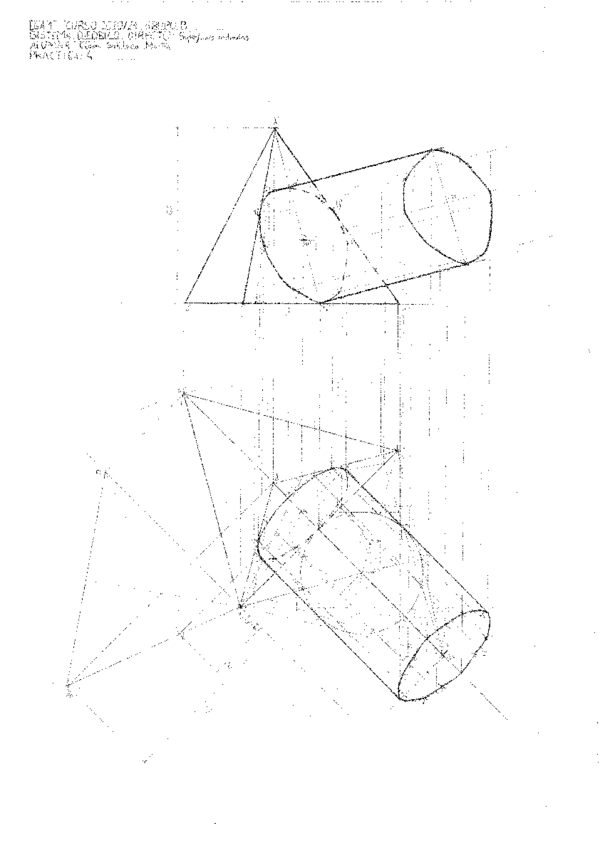

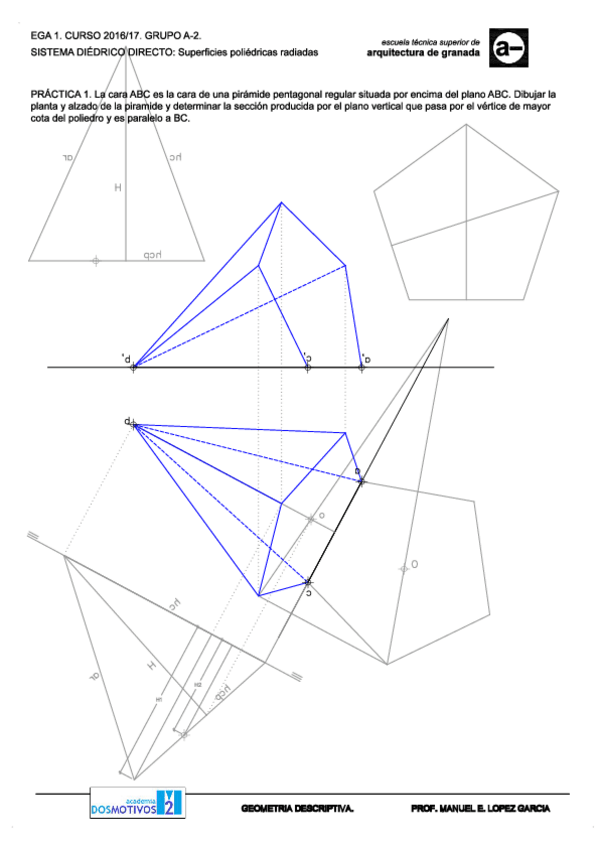

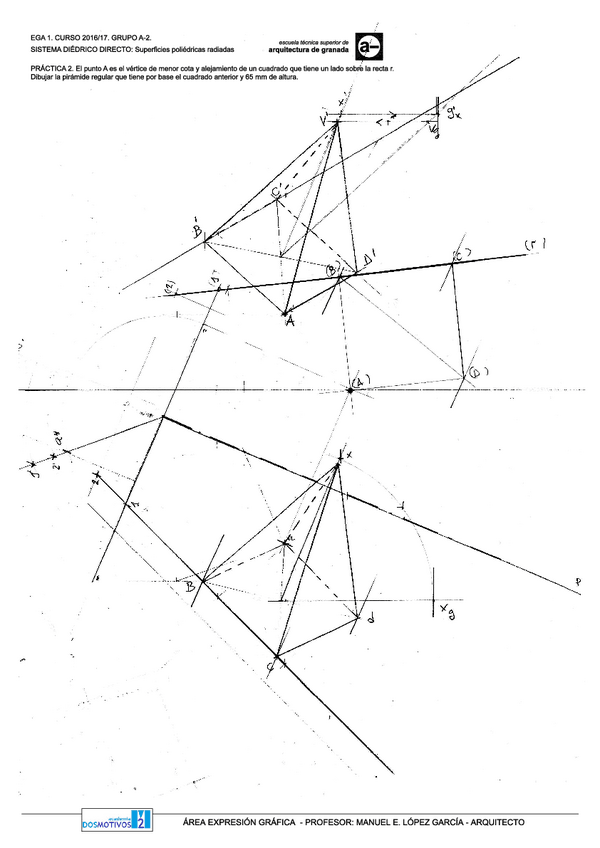

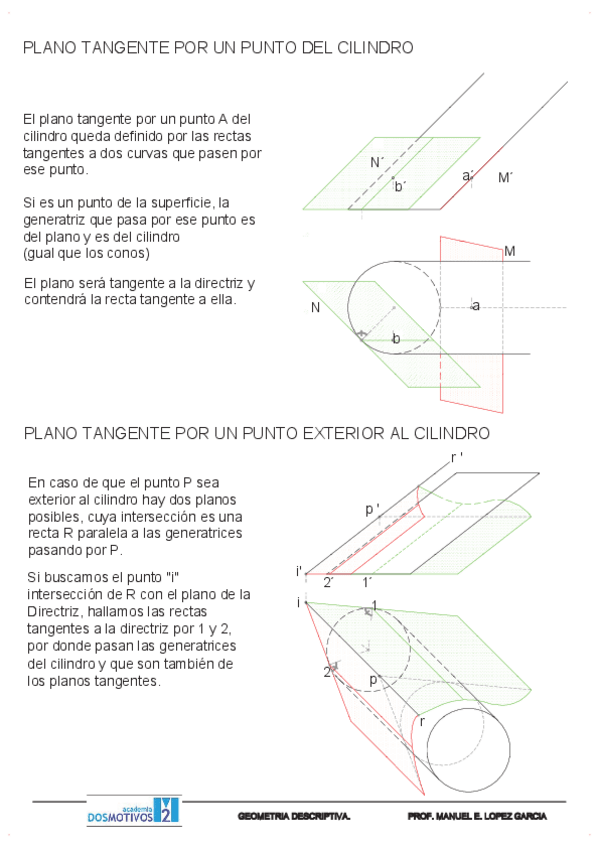

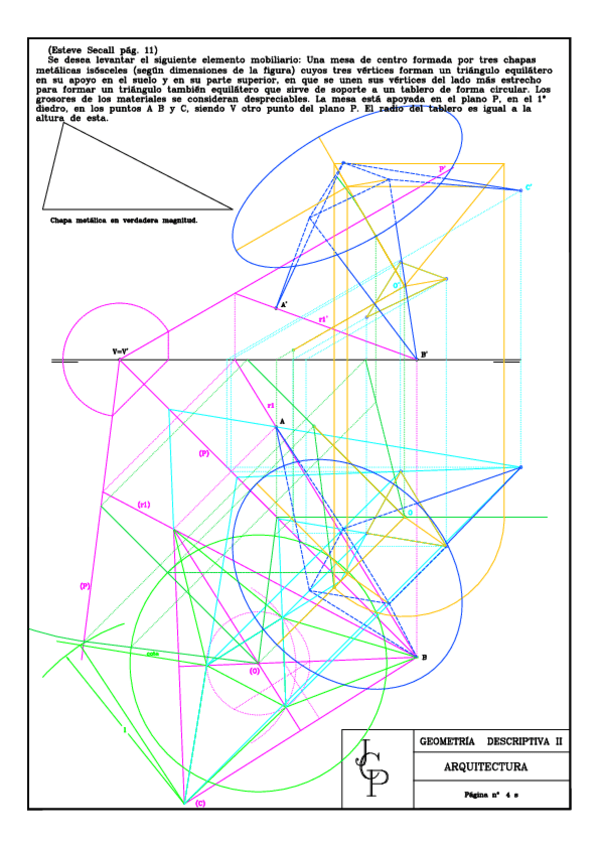

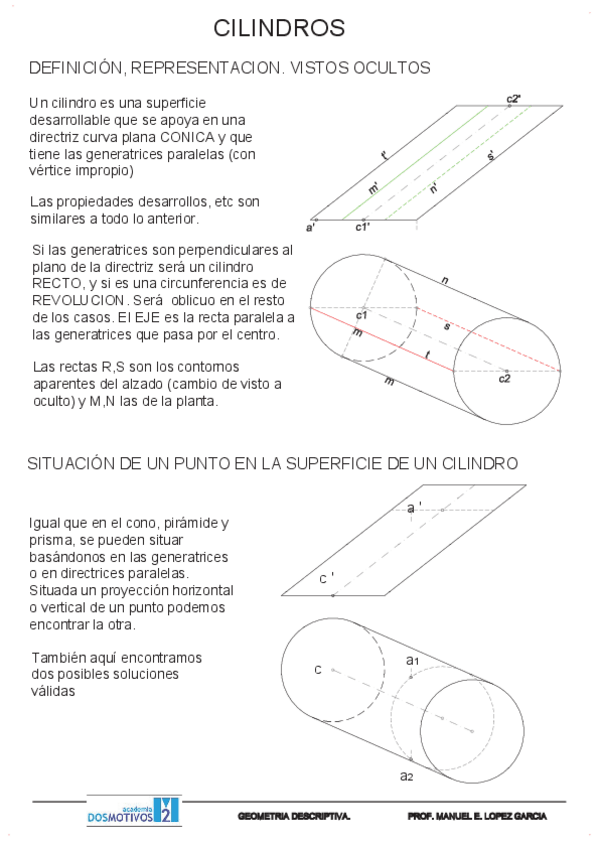

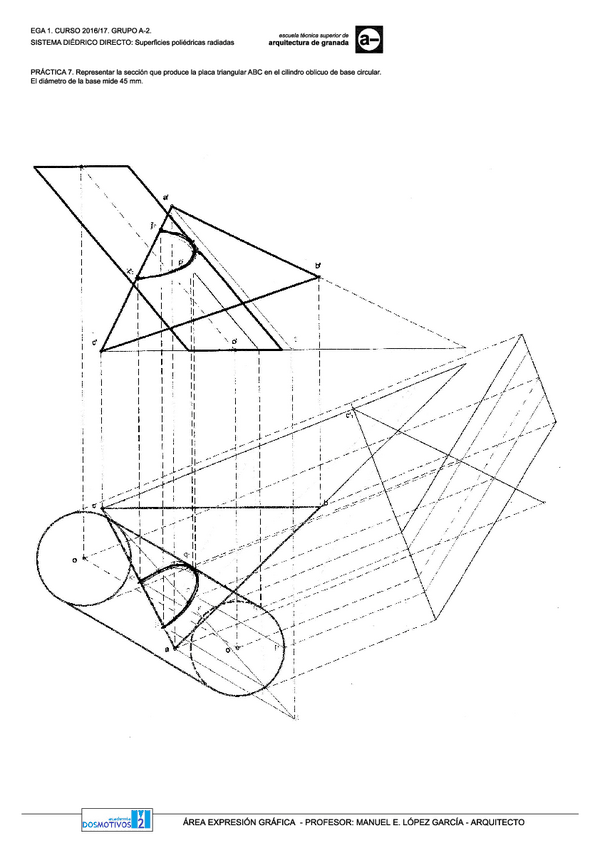

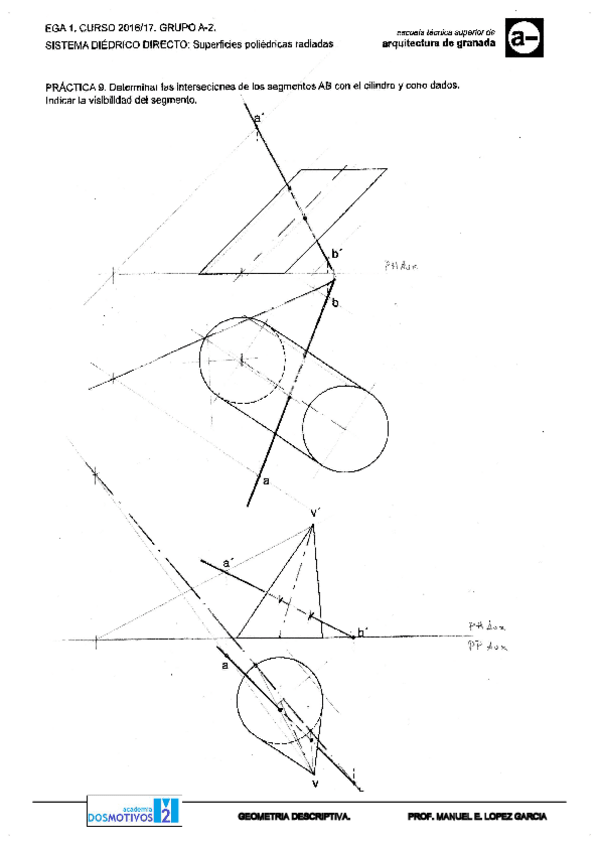

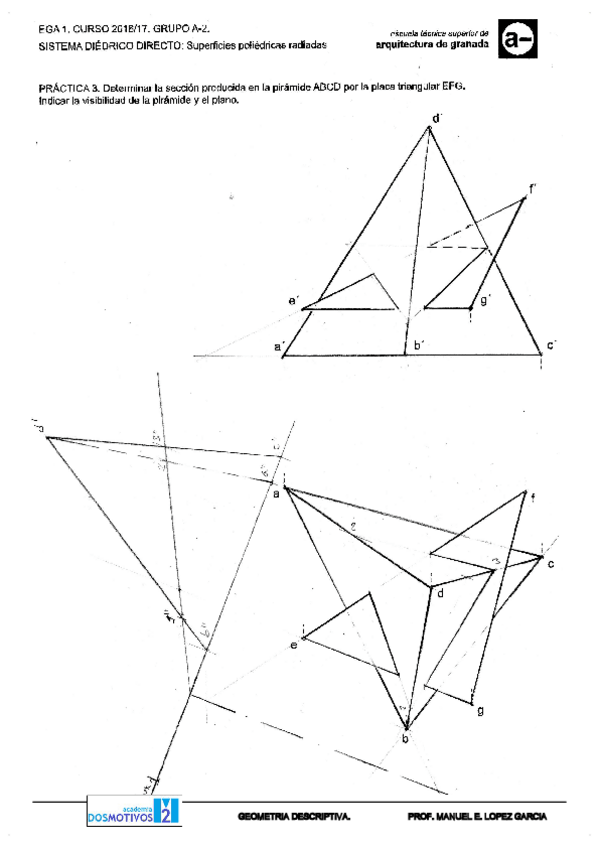

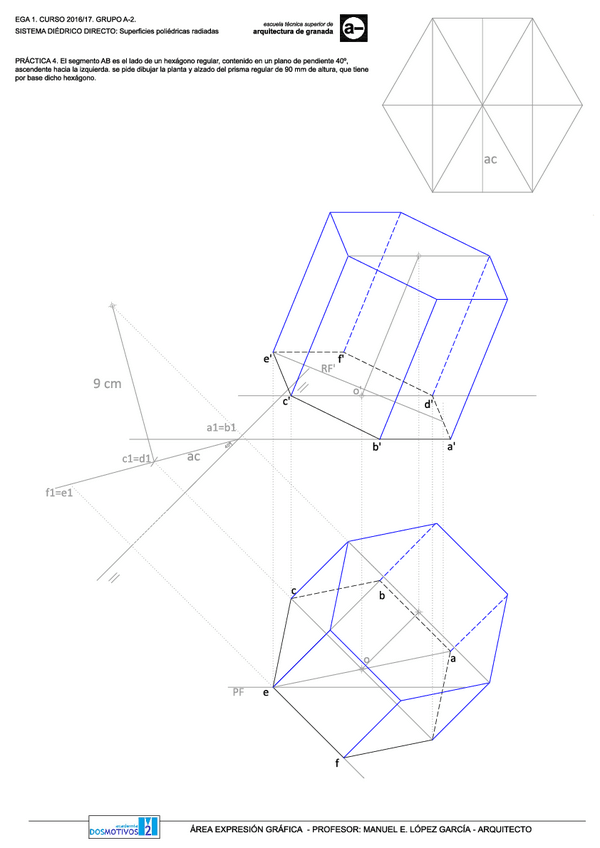

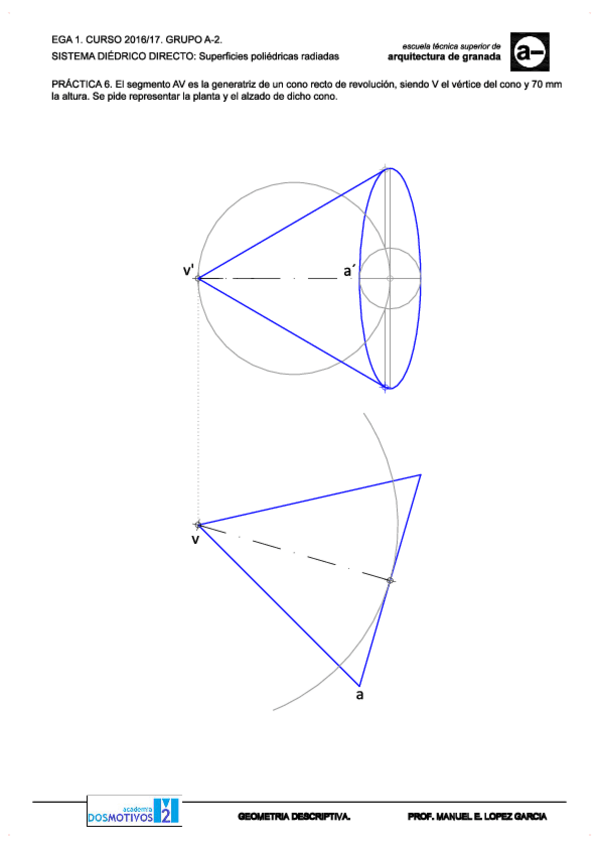

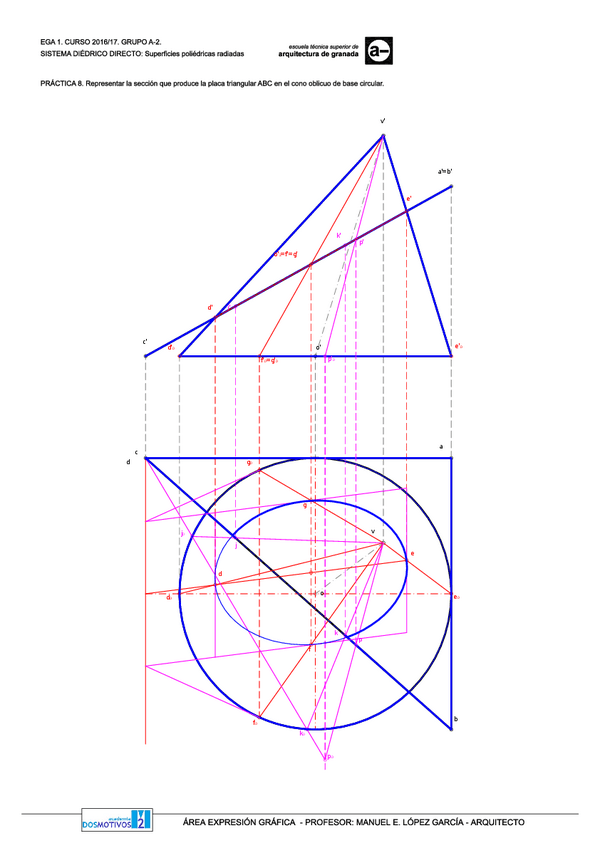

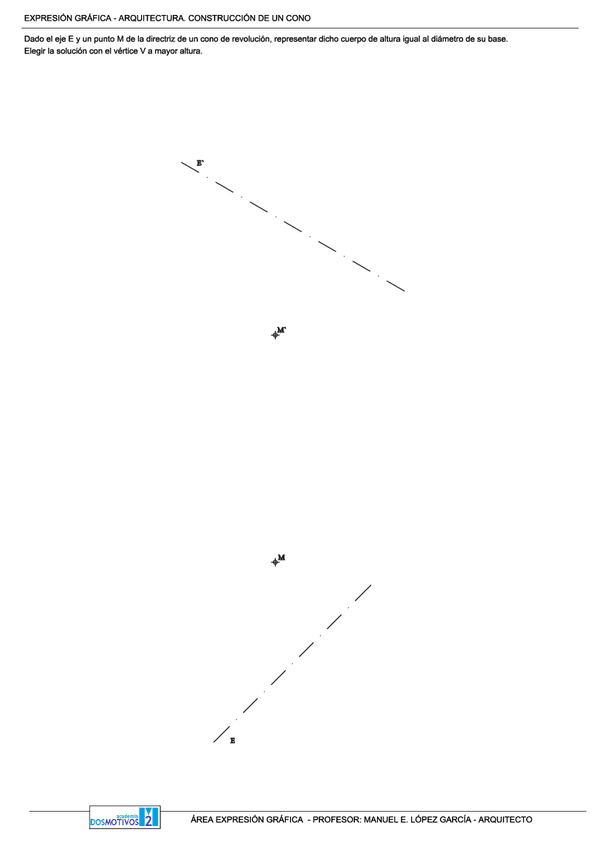

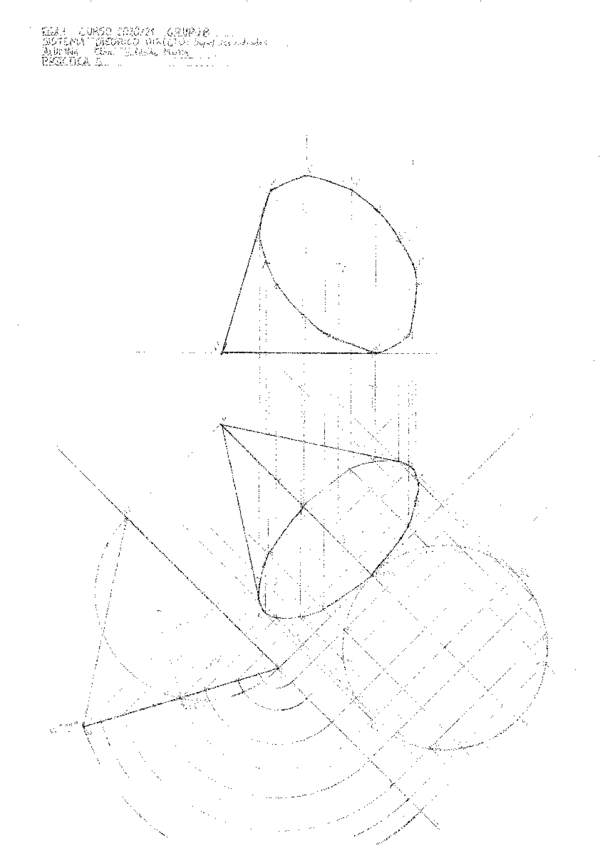

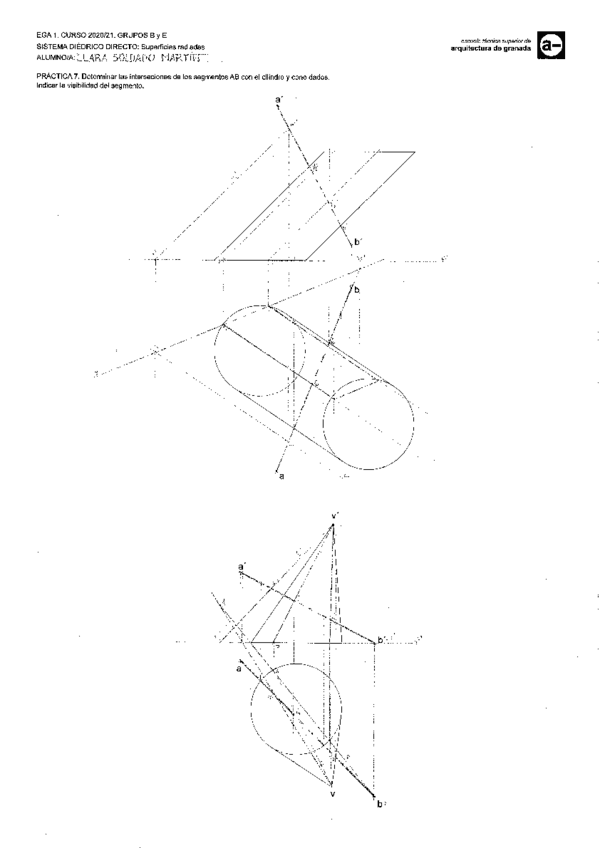

EJERCICIOS SUPERFICIES RADIADAS

SUPERFICIES RADIADAS

Radiadas-1.pdf

Radiadas-3.pdf

Radiadas-4.pdf

Radiadas-5.pdf

Radiadas-6.pdf

Radiadas-7.pdf

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

ejercicios

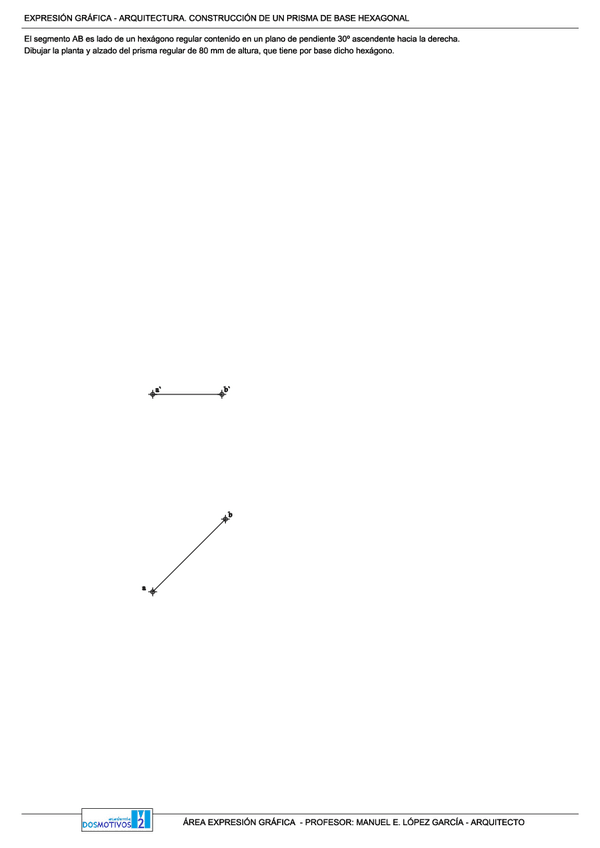

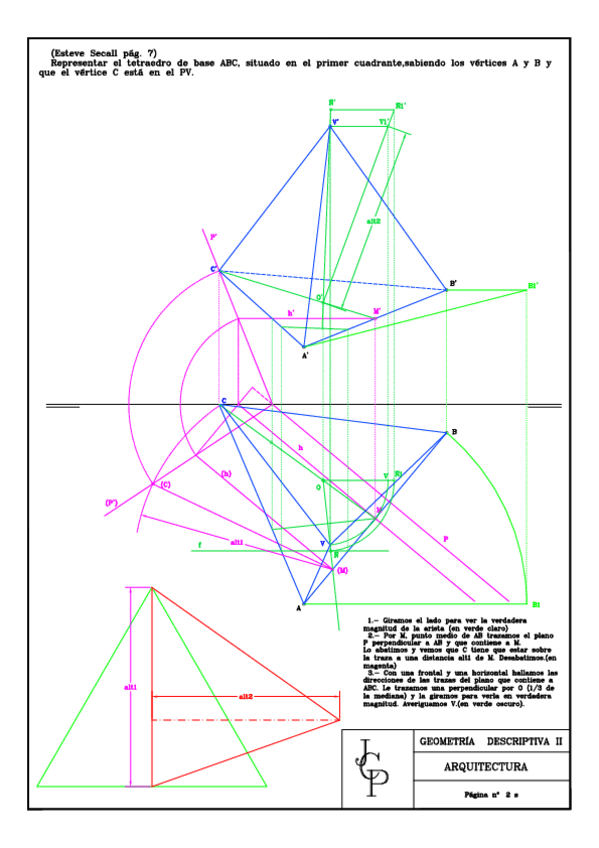

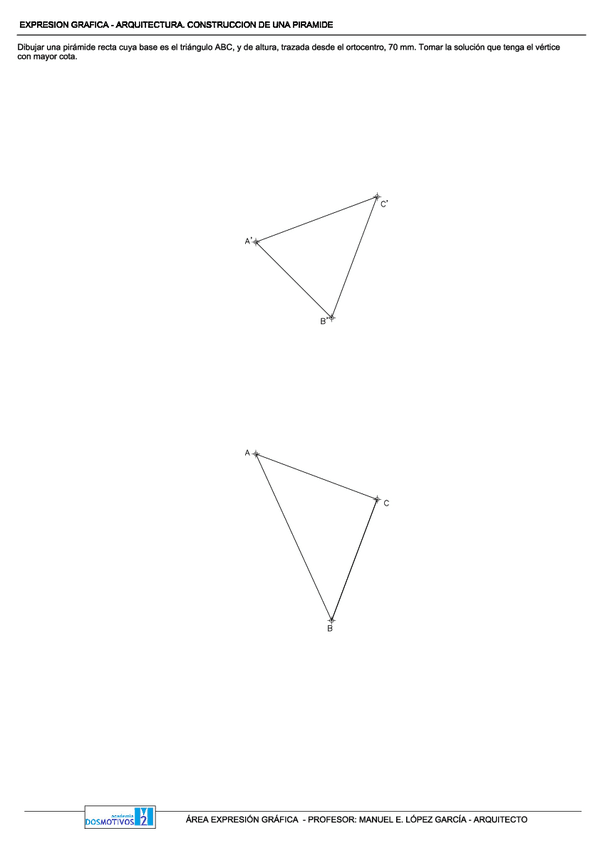

EJERCICIOS SUPERFICIES POLIÉDRICAS

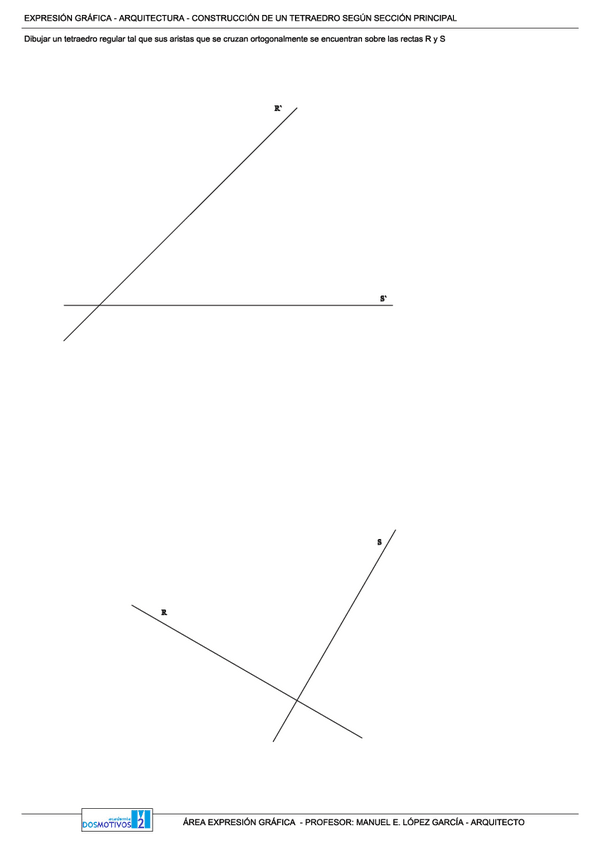

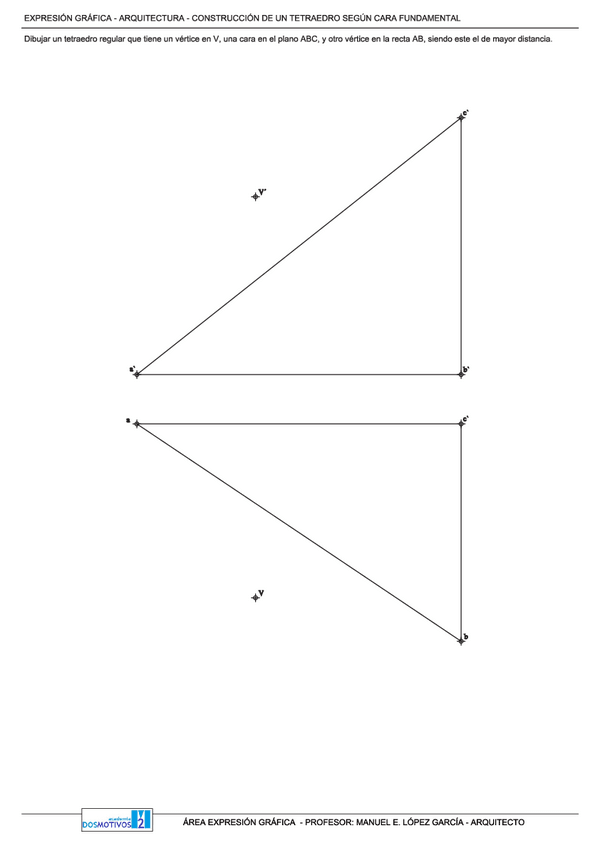

EJERCICIOS DE POLIEDROS

Poliedros-1.pdf

Poliedros-2.pdf

Poliedros-3.pdf

Poliedros-4.pdf

Poliedros-5.pdf

Poliedros-6.pdf

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

ejercicios

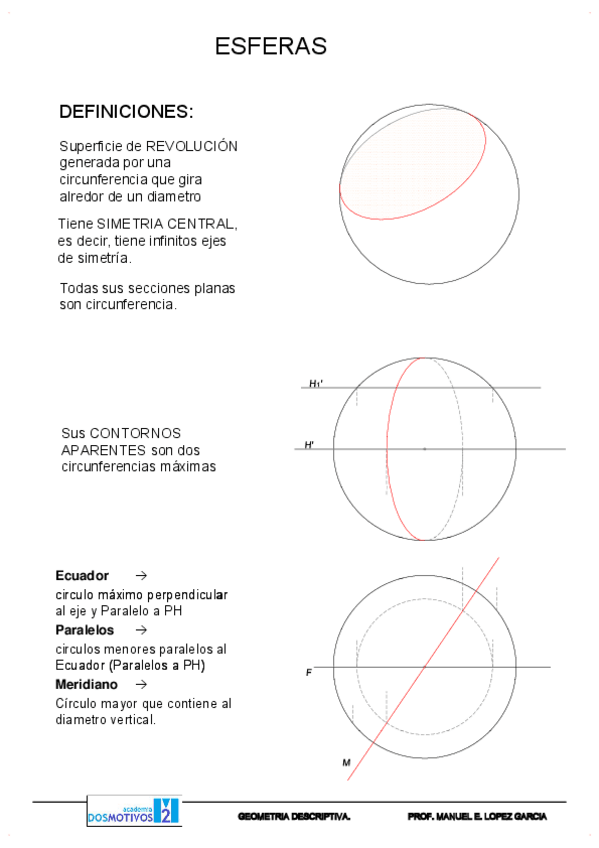

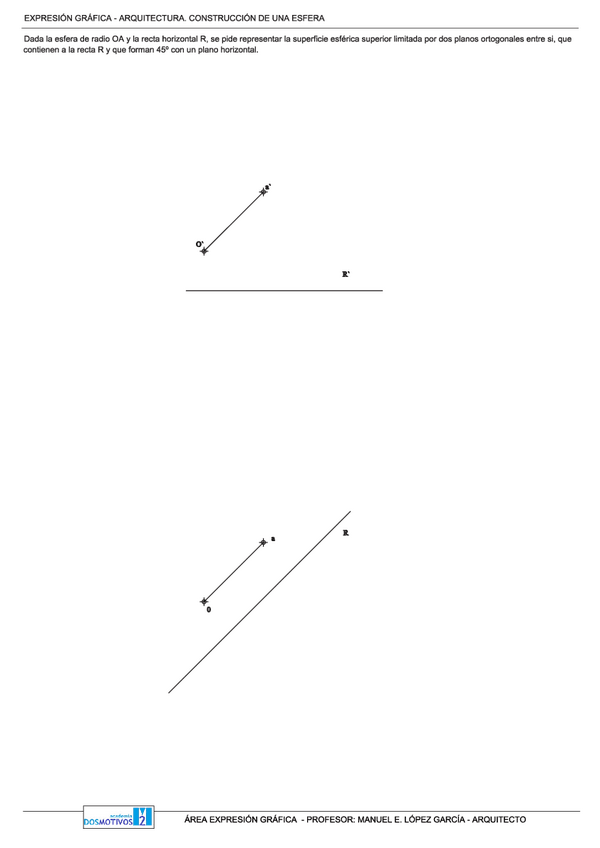

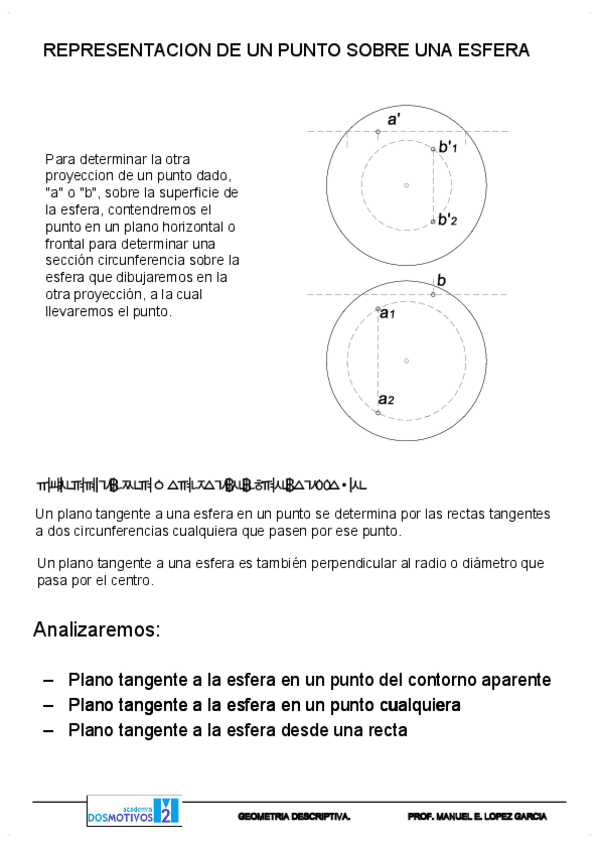

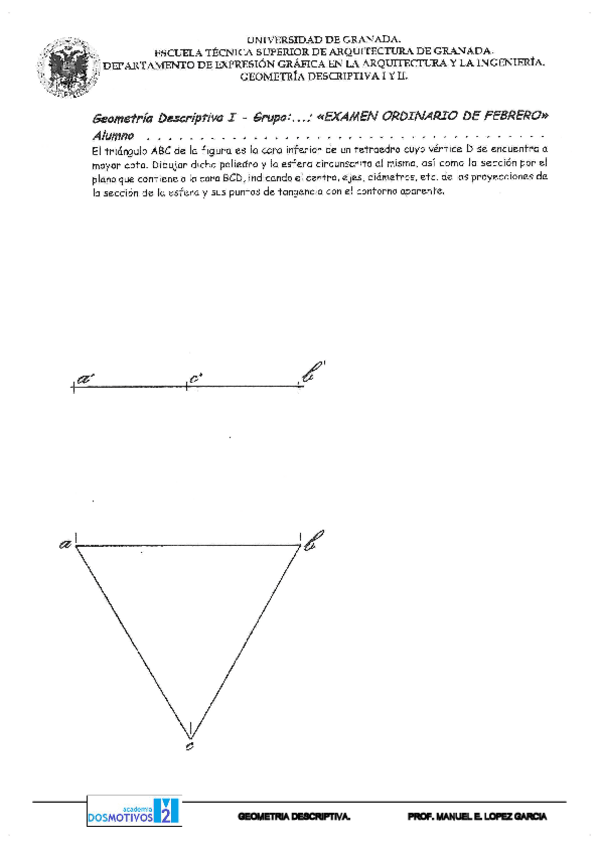

EJERCICIOS ESFERAS

He publicado nuevos ejercicios de 1º Expresión Gráfica Arquitectónica 1: EJERCICIOS ESFERAS

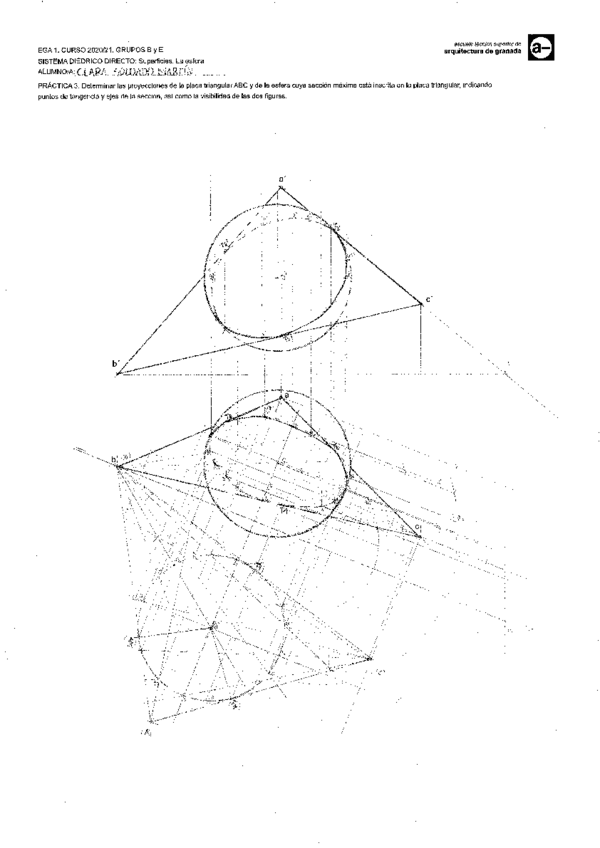

Esfera-P1.pdf

Esfera-P2.pdf

Esfera-P3.pdf

Esfera-P4.pdf

Esfera-P5.pdf

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

ejercicios

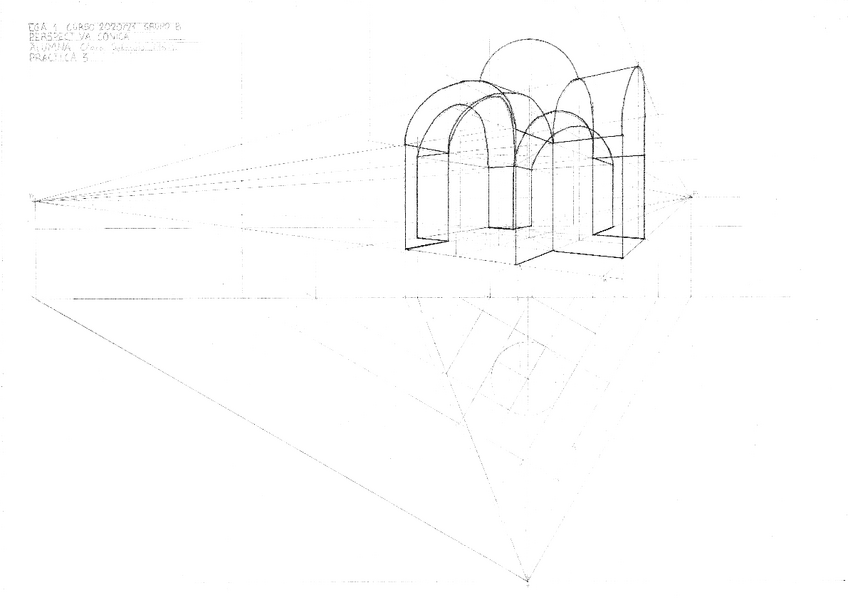

EJERCICIOS CÓNICA

He publicado nuevos ejercicios de 1º Expresión Gráfica Arquitectónica 1: EJERCICIOS CÓNICA

CONICA-P1.pdf

CONICA-P2.pdf

CONICA-P3.pdf

CONICA-P4.pdf

CONICA-P5.pdf

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

ejercicios

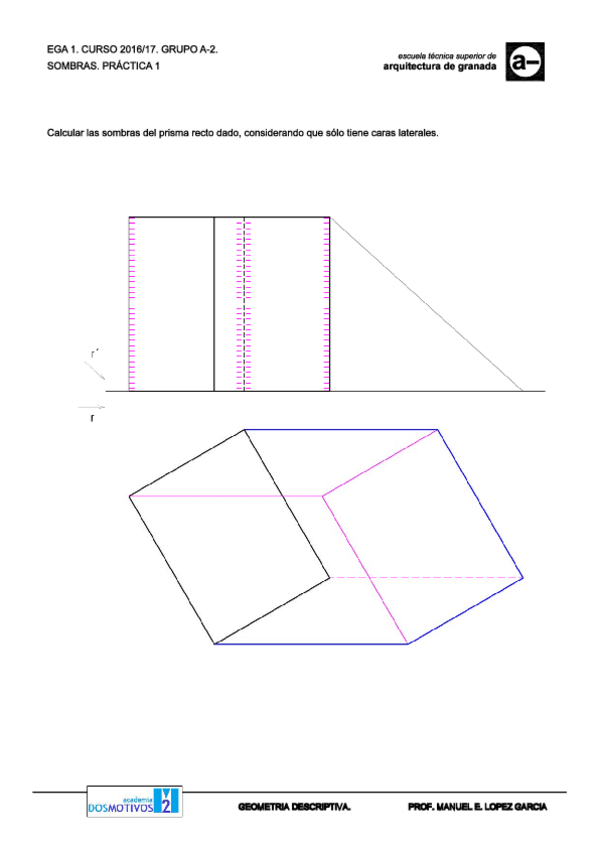

EJERCICIOS SOMBRAS

He publicado nuevos ejercicios de 1º Expresión Gráfica Arquitectónica 1: EJERCICIOS SOMBRAS

14SOMBRAS1.pdf

14SOMBRAS2.pdf

14SOMBRAS3.pdf

14SOMBRAS4.pdf

Sombras-1.pdf

Sombras-2.pdf

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

ejercicios

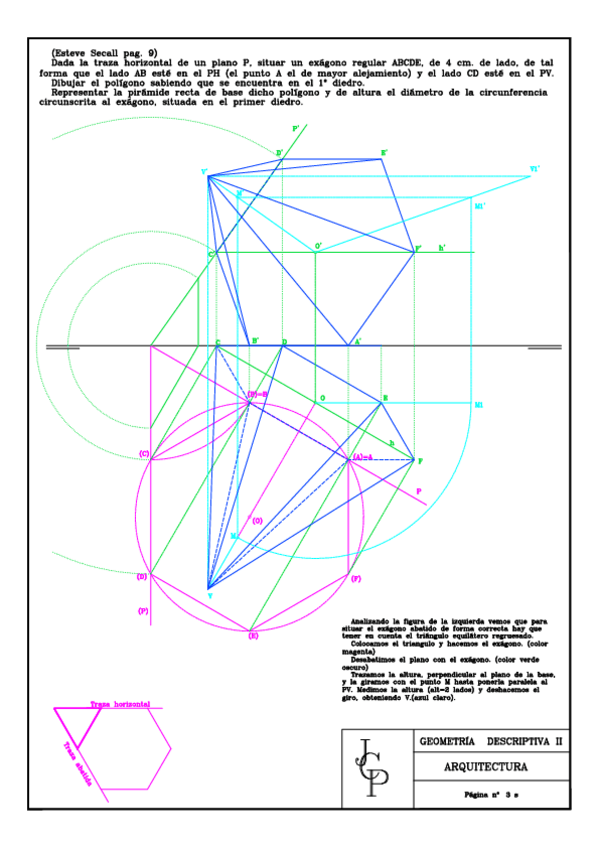

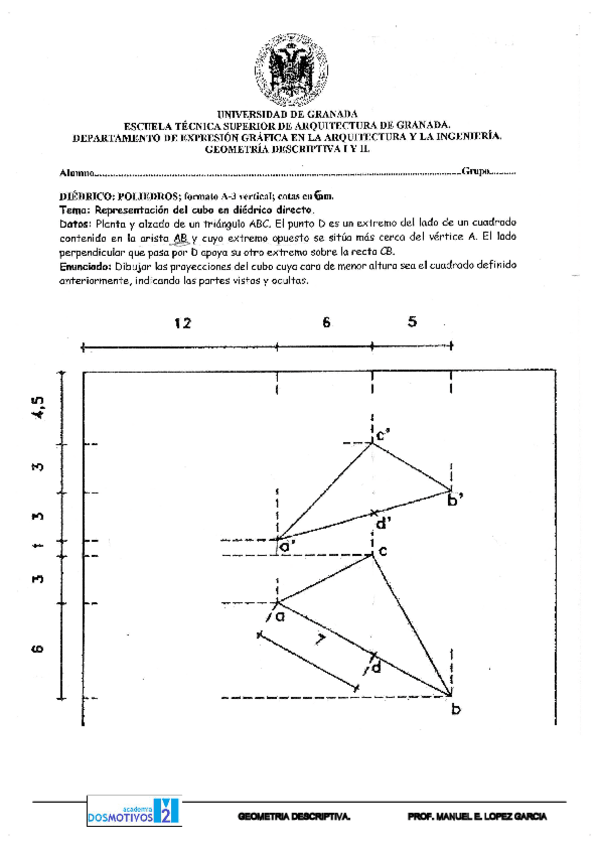

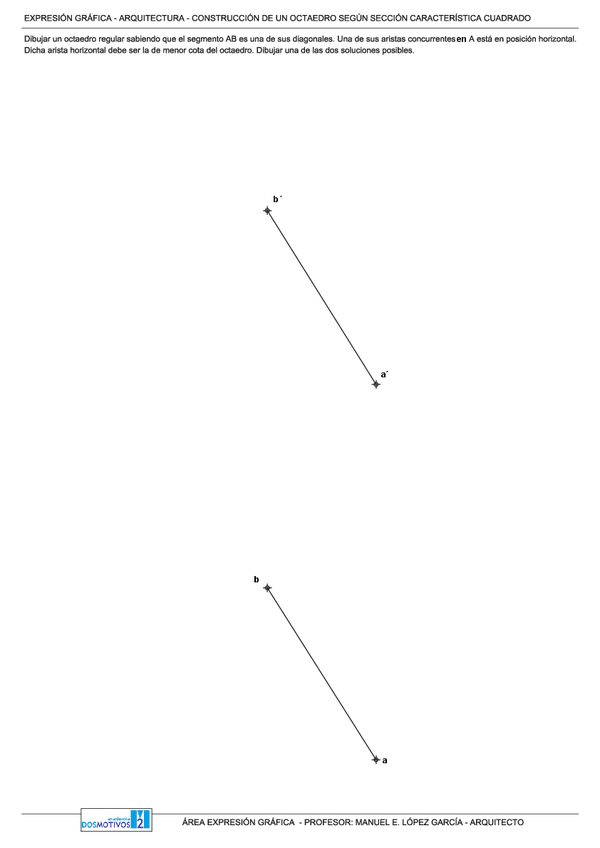

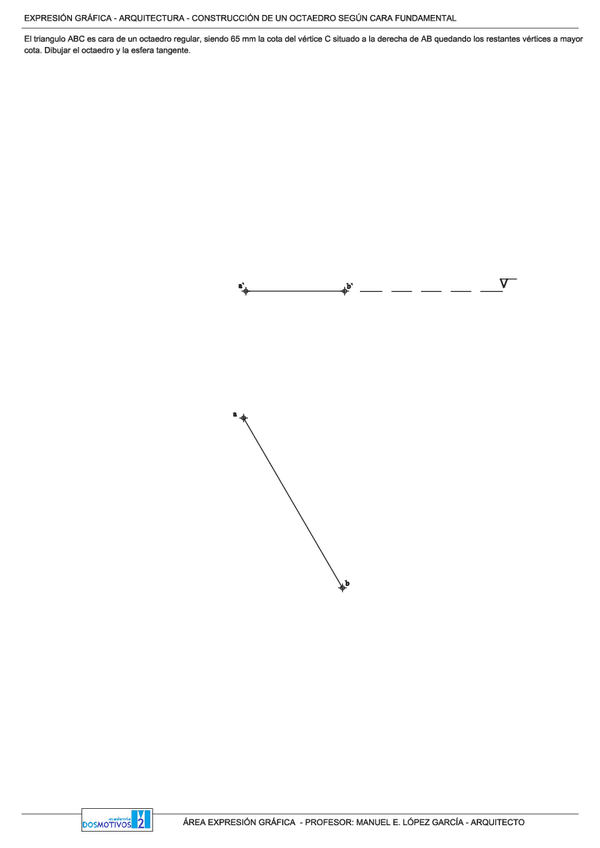

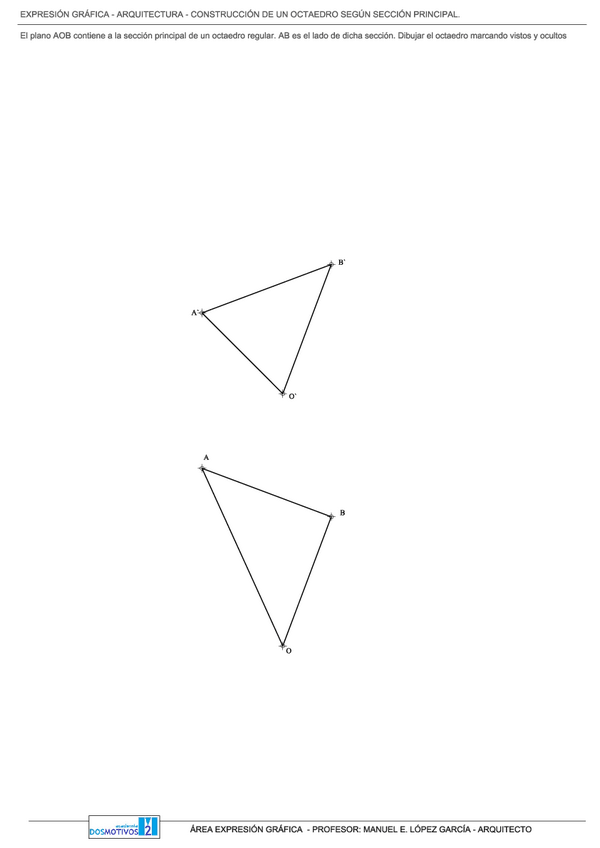

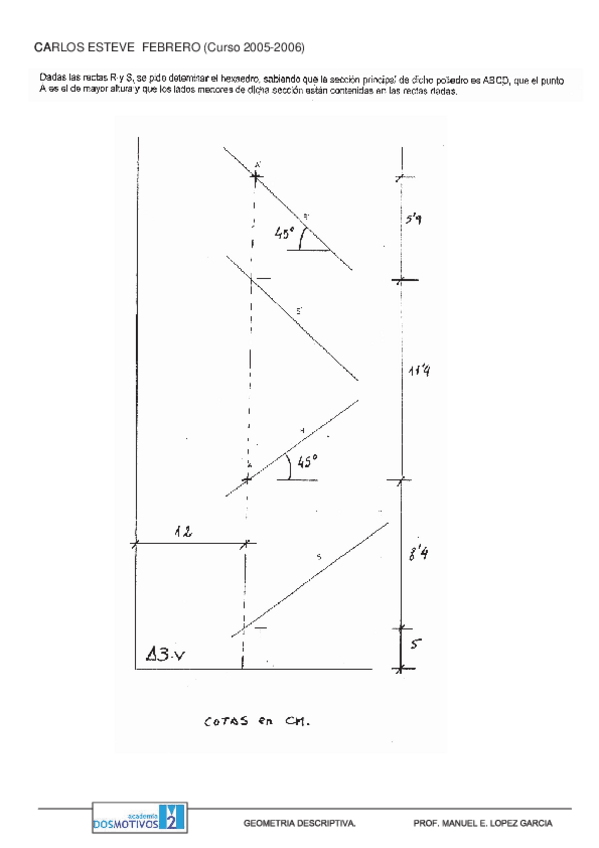

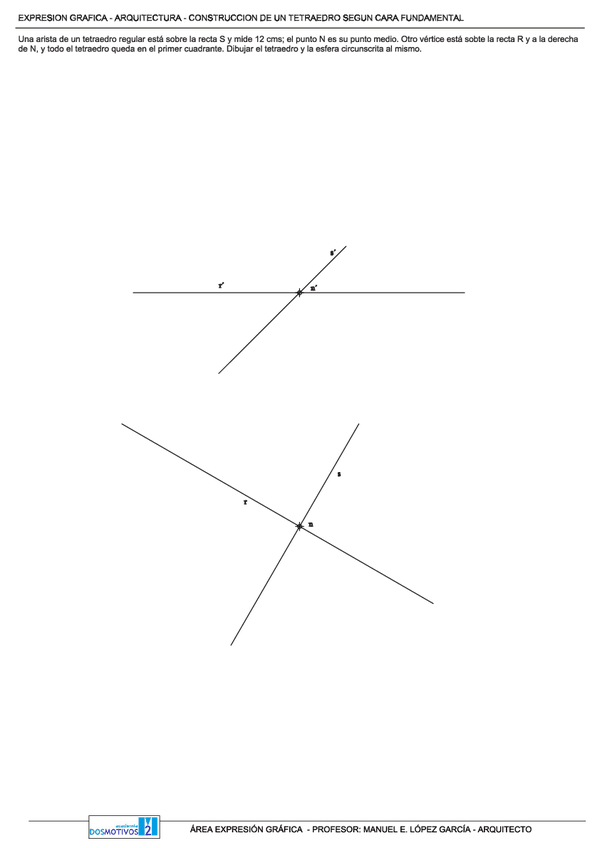

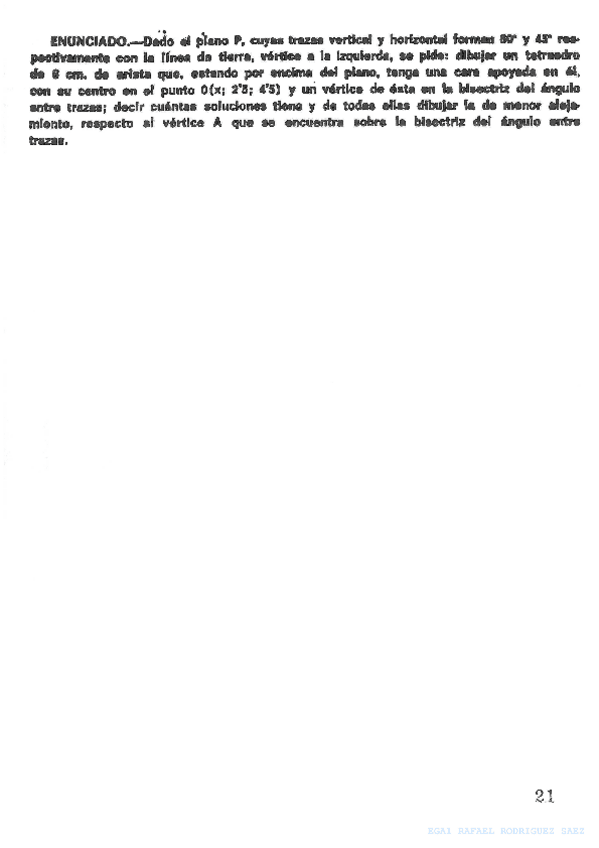

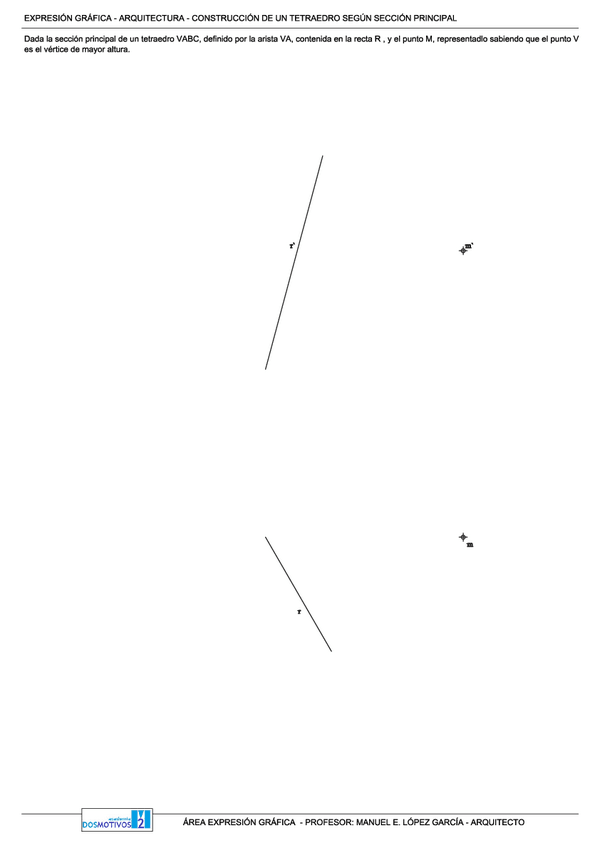

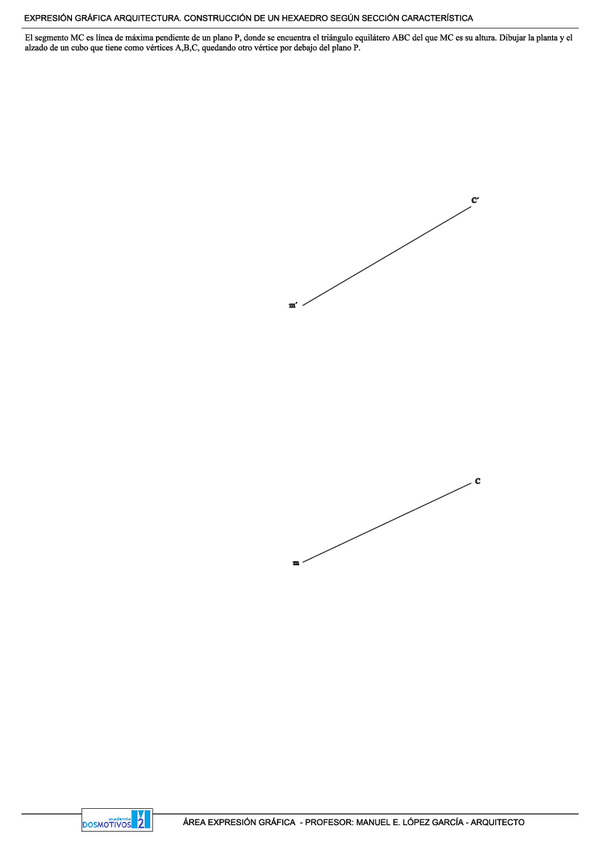

EJERCICIOS POLIEDROS

He publicado nuevos ejercicios de 1º Expresión Gráfica Arquitectónica 1: EJERCICIOS POLIEDROS

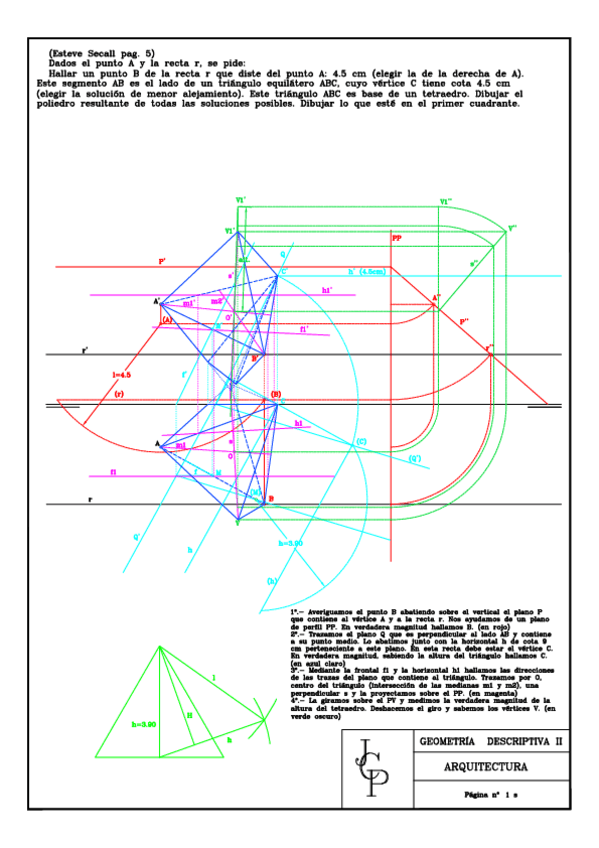

2POLIEDROS-COMPLETO-1-60.pdf

2POLIEDROS-COMPLETO-61-127.pdf

DI1S-Model.pdf

DI2S-Model.pdf

DI3S-Model.pdf

DI4S-Model.pdf

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

ejercicios

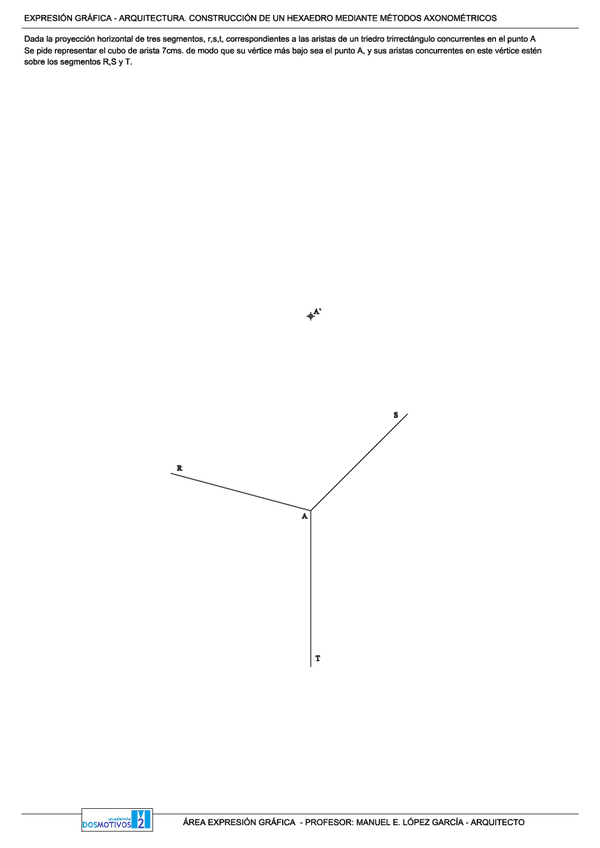

EJERCICIOS AXONOMETRÍA

He publicado nuevos ejercicios de 1º Expresión Gráfica Arquitectónica 1: EJERCICIOS AXONOMETRÍA

6y7AXONOMETRIAS.pdf

AXONOMETRIA-1.pdf

AXONOMETRIA-2.pdf

AXONOMETRIA-3.pdf

AXONOMETRIA-4.pdf

AXONOMETRIA-5.pdf

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

practicas

MONOGRÁFICO

He publicado nuevos practicas de 1º Expresión Gráfica Arquitectónica 1: MONOGRÁFICO

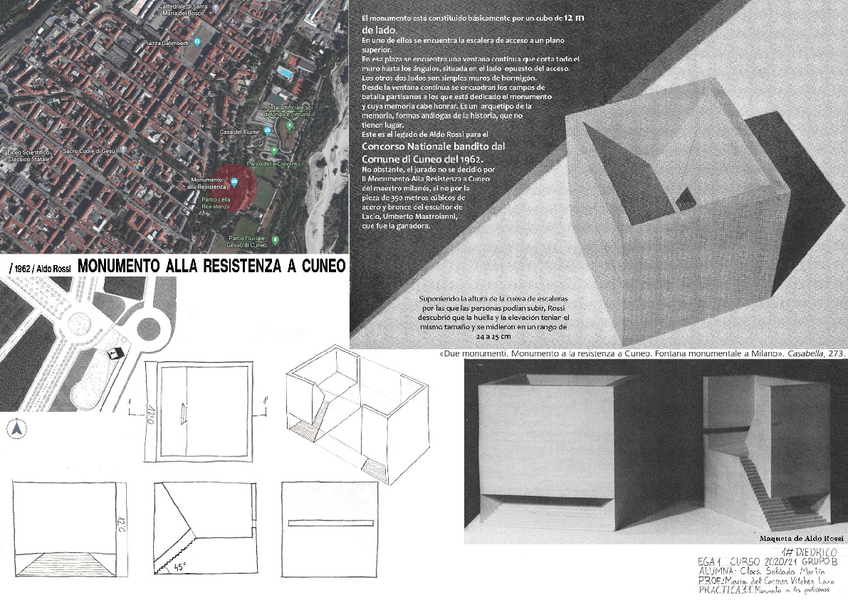

1-Diedrico-MONOGRAFICO.pdf

2-Escalera-MONOGRAFICO-1.pdf

3-Cubiertas-Monografico-1compressed.pdf

3-Cubiertas-MONOGRAFICO-2.pdf

3-Cubiertas-MONOGRAFICO-corregido-cubierta.pdf

4-Axonometria.pdf

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

ejercicios

EJERCICIOS TERRENOS RESUELTOS

He publicado nuevos ejercicios de 1º Expresión Gráfica Arquitectónica 1: EJERCICIOS TERRENOS RESUELTOS

Correccion-TERRENOS.pdf

TERRENOS-1.pdf

TERRENOS-2.pdf

TERRENOS-3.pdf

TERRENOS-4.pdf

#Expresión Gráfica Arquitectónica 1·1º Grado en Estudios de Arquitectura (UGR)

ejercicios

EJERCICIOS INTERSECCIONES RESUELTOS

He publicado nuevos ejercicios de 1º Expresión Gráfica Arquitectónica 1: EJERCICIOS INTERSECCIONES RESUELTOS

c.pdf

d.pdf

Intersecciones-1.pdf

Intersecciones-2.pdf

Intersecciones-3.pdf

Intersecciones-4.pdf
